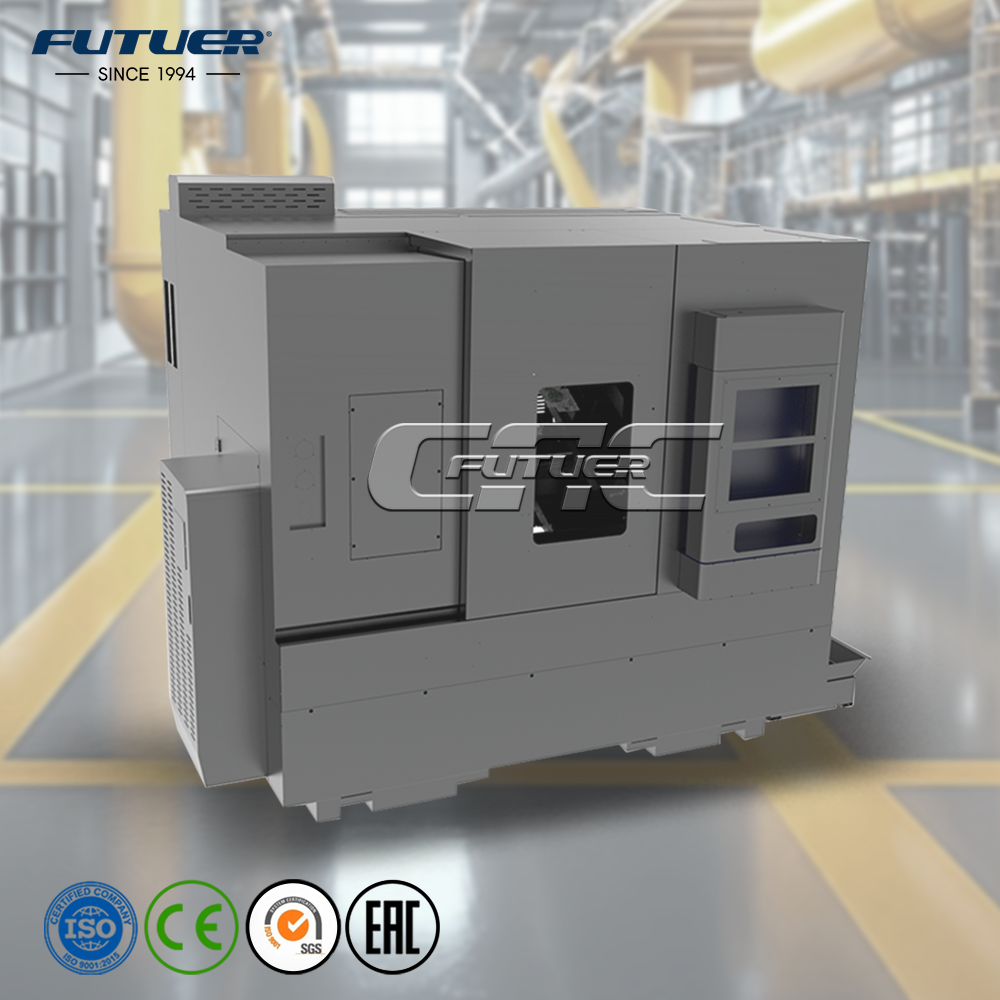

Soustruh TC304 CNC pro průmysl: maximální obráběcí průměr 30 mm, certifikováno podle ISO a CE

Přístroj Podrobnosti

Technické údaje a parametry související se standardní velikostí

Číslo	Název projektu	jednotka	Specifikace (rozměry)	Výše uvedené
1	Velikost povrchu podnosu	mm	450*340
2	Pohyb na ose Z	mm	613
3	Pohyb na ose X	mm	300
4	Maximální otáčení optického mechanismu	mm	650
5	Vzdálenost mezi středem vřetene a povrchem pracovního stolu	mm	170
6	Vzdálenost mezi středem hlavního hřídele a zemí	mm	1085
7	Maximální délka zpracování	mm	560	věž 100-12-380
8	Maximální průměr obrábění	mm	500	věž 100-12-380
9	Model vřetene (průměr vřetene)	mm	A2-6(200)
10	Rychlost hlavní osy	Ot/min	0-4000	Záleží na značce hlavního hřídele
11	Specifikace kuličkového šroubu X.Z		3210/4010
12	Specifikace vodítkové lišty typu X		35 válečků	4 kluzné bloky – standardní
13	Specifikace vodítkové lišty typu Z		35 válečků	4 posuvné bloky – prodloužený posuvník
14	Způsob připojení hlavního motoru osy X a Z		Synchronní řemen / přímé spojení / přímé spojení
15	Příruba motoru X.Z / Těsnicí kroužek	mm	130/110
16	Rozměry optického stroje (délka, šířka, výška)	mm	241512571270
17	Celková hmotnost	T	přibližně 3,6 t
18	Způsob instalace nože		věž 100-12-380
19	Tvar lože a sklon	mm	Šikmé lože 30 stupňů
20	KONÍK	T	Lineární vodicí hrotová pecička	Volitelný servoový upínací hrot
21	Způsob posuvu hrotového ostružníku		Hydraulická zadní opěra	Standardní hydraulický záďový výtah
22	Cesta proti větru		Dráha pohybu zadní opěry: 600
23	Model koncové části záďového konce		MT5
