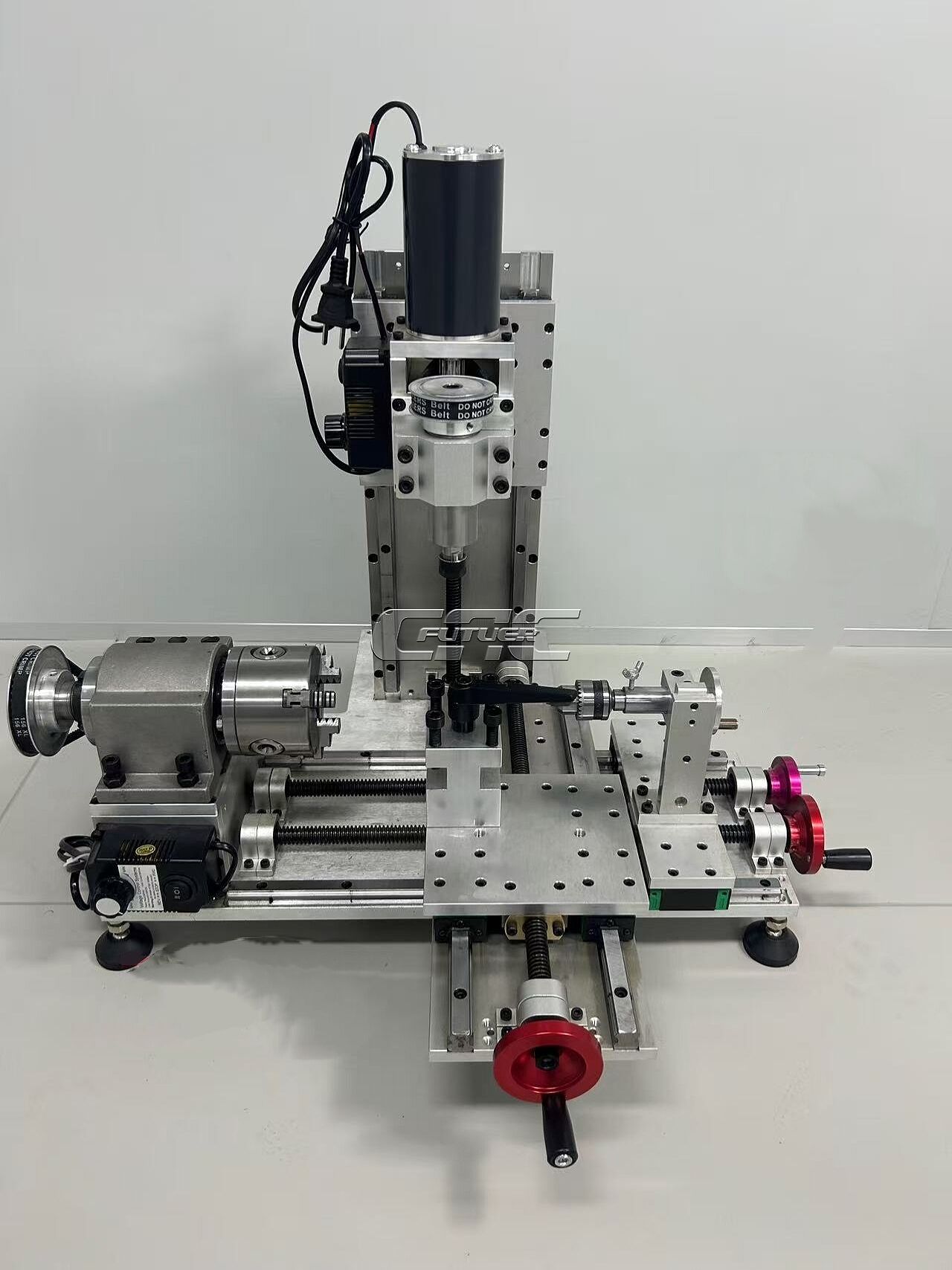

Kombinovaný stroj Mini soustruh-frézka-vrtačka - 3 v 1 obráběcí centrum

Přístroj  Podrobnosti

 Návod k obsluze mini soustruh-frézky

Přehled produktu
Mini soustruh-frézka je multifunkční zařízení úrovně stolního počítače s vysokou přenositelností a flexibilitou, vhodné pro různé scénáře použití.

Funkce
1. Výkonná zpracovatelská schopnost
- Soustruh: Vybaven motorem 100 W a ručním tříčelisťovým upínákem 80. Maximální průměr obrábění je 60 mm a délka 160 mm. Je schopen zpracovávat různé materiály jako měď, železo, hliník, nerezovou ocel 304 a ocel 45.
- Frézka: Dodávána s motorem 100 W a schopna zpracovávat měď a hliník.
- Je schopen provádět různé obráběcí operace, jako je soustružení, frézování a vrtání, aby vyhověl různým požadavkům na zpracování.

2. Možnost upgradu
- Upgrade motoru: Lze upgradovat na vysokomomentový motor 200 W nebo 350 W, čímž se zvýší výkon při zpracování.
- Upgrade celého stroje: Celý stroj lze upgradovat na CNC systém, který umožňuje vysoce přesné obráběcí operace, jako je řezání závitů a frézování závitů.

3. Vysoká flexibilita
Podněcuje kreativitu uživatelů a umožňuje personalizované zpracování a úpravy podle různých potřeb.

III. Parametry výrobku
1. Rozměry výrobku: 610/610/510 mm (délka × šířka × výška), hmotnost: 33 kg. 2. Balicí rozměry: Kartón 550/450/200 mm (délka × šířka × výška), hmotnost: 35 kg (balení volných dílů). 3. Výkon motoru vřetena soustruhu: 100 W, vstupní napětí AC 220 V, maximální otáčky 4500 ot/min ±5 %.
4. Výkon motoru vřetena frézky: 100 W, vstupní napětí AC 220 V, maximální otáčky 4500 ot/min ±5 %.
5. XYZ zdvih: 140 mm.
6. Hrotová dřík: Upínák s4mm, zdvih upínáku: 35 mm, zdvih hrotového dříku: 160 mm. (Upínák a hrotový dřík mohou pracovat nezávisle.)

7. Vřeteno soustruhu: Standardně s upínákem 80. Průchozí otvor vřetena je 16 mm. Maximální otáčky jsou 2000 ot/min (plynulá regulace otáček), převodový poměr je 2,25.

8. Délka soustružení: <160 mm.
9. Vřeteno frézky: ER11 pasivní vřeteno. Nástroj o průměru 1–7 mm. Maximální otáčky jsou 2600 ot/min (plynulá regulace otáček), převodový poměr je 1,67.

Poznámka k napájení a napětí (100 W) vyžaduje

Vstup střídavého napětí 220 V a stabilní provoz
Oba motory – motor vřetena soustruhu (100 W) i motor vřetena frézky
ujistěte se prosím, že místní napájecí napětí je 220 V, aby byl zajištěn běžný provoz
