SA-203 CNC System Precise Control

项目分类

project classification

具体参数

Specific Parameters

SA203

SA263

最大加工直径

Maximum Processing Diameter

Ø20mm

Ø26mm

主轴台移动量

Spindle Travel

有导套（G.B）

With Guide Bushing (G.B.)

255mm

255mm

无导套（N.G.B）

Without Guide Bushing (N.G.B.)

2.5D

2.5D

车刀

Turning Tool

刀具数

Number of Tools

6 tools

6 tools

刀具规格

Tool Specifications

□12mm

□12mm

端面加工

Facing

正面固定工具

Front Mounting Tool

5 tools

5 tools

背面固定工具

Back Mounting Tool

2 tools（Max.5 tools）

2 tools（Max.5 tools）

固定工具（最大钻孔）

Mounted Tool (Maximum Drilling)

Ø10mm

Ø10mm

固定工具（最大攻丝）

Mounted Tool (Maximum Tapping)

M8*P1.25

M8*P1.25

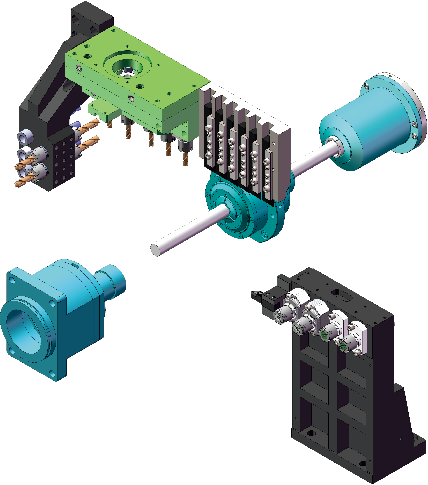

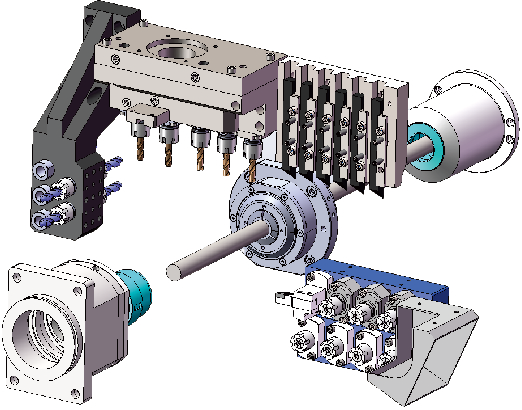

横向回转工具（Cross tool unit）

刀具数

Number of Tools

5 tools

5 tools

刀具规格

Tool Specifications

5-ER16

5-ER16

最大钻孔（ER16）

Maximum drilling (ER16)

Ø8mm

Ø8mm

最大切削攻丝

Maximum cutting and tapping

M6*P1.0

M6*P1.0

最大铣削

Maximum milling

Ø10mm

Ø10mm

最大立铣开槽

Maximum end milling

wide:1.5, deep:4mm

wide:1.5, deep:4mm

转速（ER16）

Speed (ER16)

6,000min⁻¹

6,000min⁻¹

功率

Power

1.0Kw

1.0Kw

快移速度（Rapid feed rate）

Z1

32m/min

32m/min

X1

32m/min

32m/min

Y1

32m/min

32m/min

主轴核心参数

Spindle Core Parameters

主轴最高转速

Maximum spindle speed

10,000min⁻¹

10,000min⁻¹

主轴度数

Spindle speed

0.001°

0.001°

主轴功率

Spindle power

2.2/3.7Kw

2.2/3.7Kw

主轴通孔直径

Spindle bore diameter

Ø22mm

Ø27mm

冷却系统

Cooling System

冷却液容量

Coolant capacity

170L

170L

冷却电机功率

Cooling motor power

0.4Kw

0.4Kw

机床外形与重量

Machine Tool Dimensions and Weight

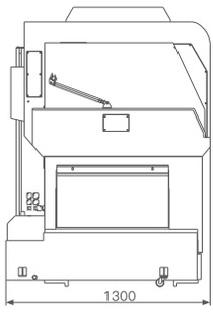

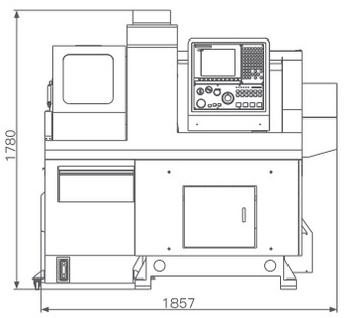

外形尺寸（长× 宽 × 高）

External dimensions (L x W x H)

1900×1300×1780mm

1900×1300×1780mm

机床重量（Weight）

2000kg

2000kg
