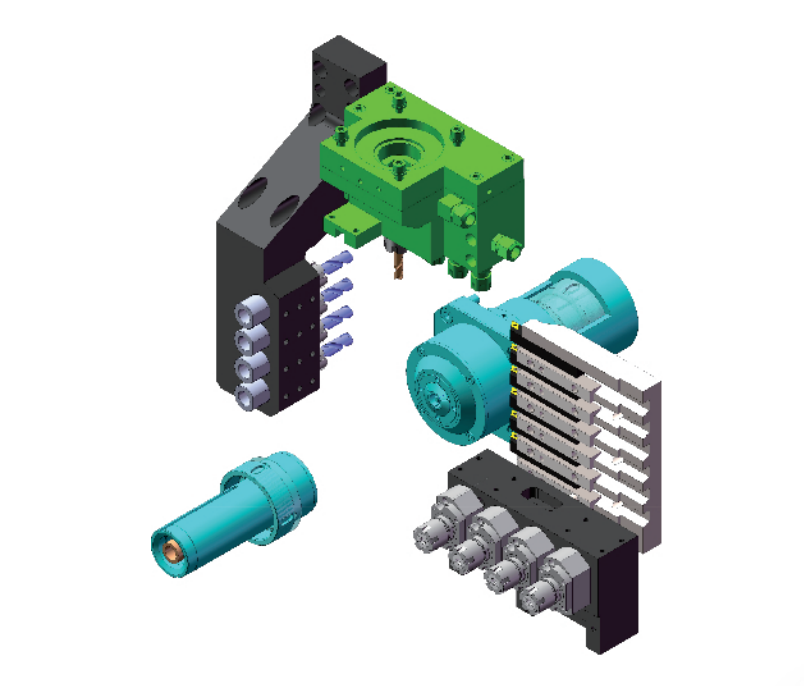

ST series machine tools through special structural design,maximizethe function of the machine while maximizing the use c cost-effediverequipment and achieve small specifcations of high quality parts,stableprocessing,Through the new layout of tool postthe invalid machiningtime(non-cutting time)can be maximized and the machining effidencycan be greatly improved.r
MACHINE DETAILS
Equipment details and standard size related parameters
TECHNICAL SPECIFICATIONS
Spindle Standard Configuration
|
项目分类 project classification |
具体参数 Specific Parameters |
SA206 |
|
最大加工直径 Maximum Processing Diameter |
Ø12mm |
|
|
主轴台移动量 Spindle Travel |
有导套（G.B） With Guide Bushing (G.B.) |
85mm |
|
无导套（N.G.B） Without Guide Bushing (N.G.B.) |
2.5D |
|
|
车刀 Turning Tool |
刀具数 Number of Tools |
6 tools |
|
刀具规格 Tool Specifications |
□10mm |
|
|
端面加工 Facing |
正面固定工具 Front Mounting Tool |
4 tools |
|
背面固定工具 Back Mounting Tool |
2 tools（Max.5 tools） |
|
|
固定工具（最大钻孔） Mounted Tool (Maximum Drilling) |
Ø8mm |
|
|
固定工具（最大攻丝） Mounted Tool (Maximum Tapping) |
M8*P1.25 |
|
横向回转工具（Cross tool unit） |
刀具数 Number of Tools |
4 tools |
|
刀具规格 Tool Specifications |
3-ER11+1-ER16 |
|
最大钻孔（ER16） Maximum drilling (ER16) |
②6mm (ER11) |
|
最大切削攻丝 Maximum cutting and tapping |
M5*P0.8 (ER11) |
|
转速（ER16） Speed (ER16) |
6,000min⁻¹ |
|
功率 Power |
0.75Kw |
快移速度（Rapid feed rate） |
Z1 |
32m/min |
X1 |
32m/min |
|
Y1 |
32m/min |
|
|
主轴核心参数 Spindle Core Parameters
|
主轴最高转速 Maximum spindle speed |
12,00min-1(8,000min-1G.B.) |
|
主轴度数 Spindle speed |
0.001° |
|
|
主轴功率 Spindle power |
1.5/2.2kw |
|
|
主轴通孔直径 Spindle bore diameter |
Ø14mm |
|
|
冷却系统 Cooling System |
冷却液容量 Coolant capacity |
130L |
|
冷却电机功率 Cooling motor power |
0.4Kw |
|
|

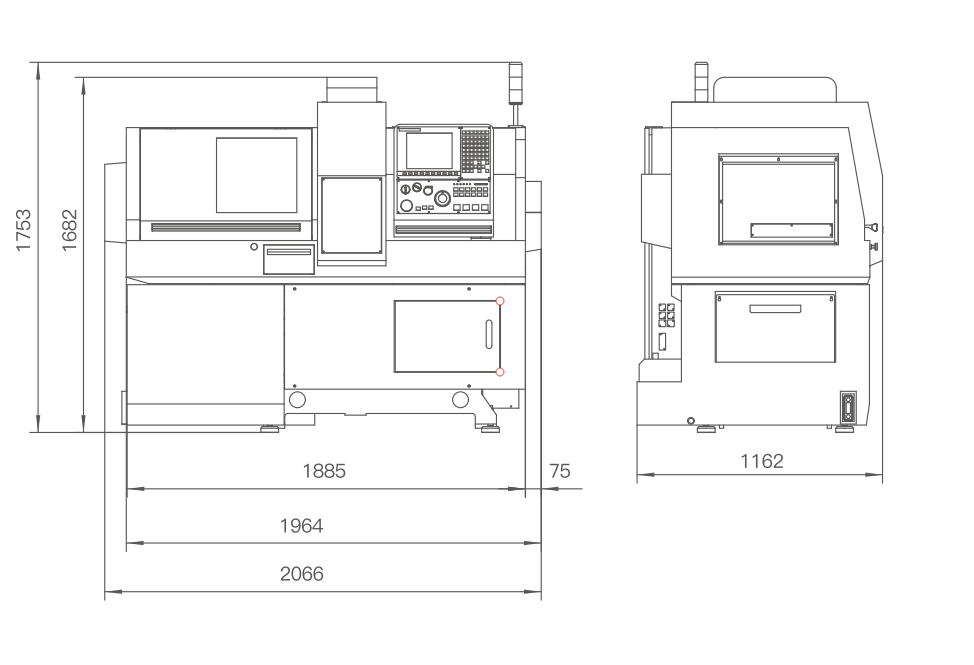

机床外形与重量 Machine Tool Dimensions and Weight |
外形尺寸（长× 宽 × 高） External dimensions (L x W x H) |
2066×1100×1685mm |
机床重量（Weight） |
1900kg |
|
TECHNICAL SPECIFICATIONS
Auxiliary spindle configuration
|
最大加工直径 Max.machining diameter |
Ø12mm |
|
|
最大前取零件长度 Max.length of front pick |
80mm |
|
|
最大夹持突出长度 Max.emerged length |
50mm |
|
|
背面加工 Back processing |
数量 Number（ER16） |
4 把 (Contains optional) |
|
最大钻孔 Max.drilling（固定工具 Fixed Tool Axis） |
Ø8mm |
|
|
最大钻孔 Max.drilling（回转工具 Power-driven） |
Ø6mm |
|
|
最大切削攻丝 Max.tapping（固定工具 Fixed Tool Axis） |
M6*P10 |
|
|
最大切削攻丝 Max.tapping（回转工具 Power-driven） |
M5*P0.8 |
|
|
快移速度 Rapid feed rate |
Z2 |
32m/min |
X2 |
24m/min |
|
Y2 |
24m/min |
|
|
副轴最高转数 Sub spindle speed |
12000min-1 |
|
|
副轴度数 Sub spindle indexing angle |
C axis control(0.001°) |
|
|
副轴功率 Ub spindle motor |
1.5/2.2kw |
|
