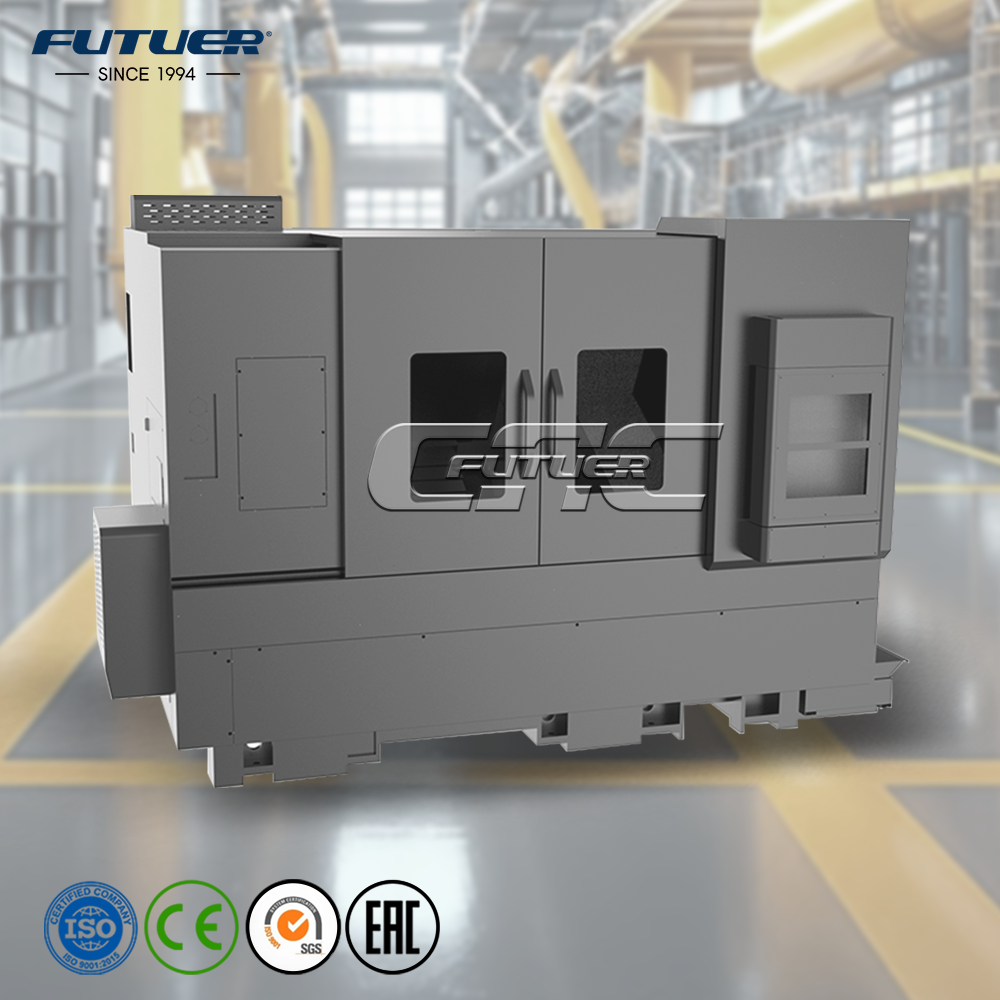

kombinovaný obráběcí stroj pro soustružení a frézování 1250Y s pásovým zádovým zvedacím zařízením
Přístroj Podrobnosti
Technické údaje a parametry související se standardní velikostí
| Číslo | Název projektu | jednotka | Specifikace (rozměry) | Výše uvedené |
| 1 | Velikost povrchu podnosu | mm | 470*375 | |
| 2 | Pohyb na ose Z | mm | 1250 | |
| 3 | Pohyb na ose X | mm | 300 | |
| 4 | Maximální otáčení optického mechanismu | mm | 650 | |
| 5 | Vzdálenost mezi středem vřetena a povrchem základní desky | mm | 170 | |
| 6 | Vzdálenost mezi středem hlavního hřídele a zemí | mm | 1200 | |
| 7 | Efektivní délka obrábění | mm | 1000 | Pracovní stanice BMT45-15Y |
| 8 | Maximální průměr otáčení | mm | 500 | |
| 9 | Model vřetena (průměr vřetena) | mm | ||
| 10 | Rychlost hlavní osy | Ot/min | A2-8/0-3500 | |
| 11 | Vnitřní průměr hlavního hřídele | mm | A2-8/86/102 | |
| 12 | Specifikace kuličkového šroubu X.Z | 40*10/40*10 | ||
| 13 | Specifikace vodítkové lišty typu X | 45 válečků | 4 kluzné bloky – standardní | |
| 14 | Specifikace vodítkové lišty typu Z | 45 válečků | 4 kluzné bloky – standardní | |
| 15 | Způsob připojení hlavního motoru .X.Z | Synchronní řemen / přímé spojení / přímé spojení | ||
| 16 | Přírubový motor posuvného vřetene X.Z / zarážkový kroužek | mm | 130/110 | |
| 17 | Rozměry optického stroje (délka, šířka, výška) | mm | 2910*1345*1390 | |
| 18 | Celková hmotnost | T | Přibližně 5,8 t | |
| 19 | Způsob instalace nože | Pracovní stanice BMT45-15Y | ||
| 20 | Tvar lože a sklon | Šikmé lože 30 stupňů | ||
| 21 | KONÍK | Lineární vodítko posuvného vřetene s 45 kuličkami | ||
| 22 | Způsob posuvu hrotového ostružníku | Servopohon | ||
| 23 | Cesta proti větru | 900 | ||
| 24 | Model koncové části záďového konce | MT5 |
