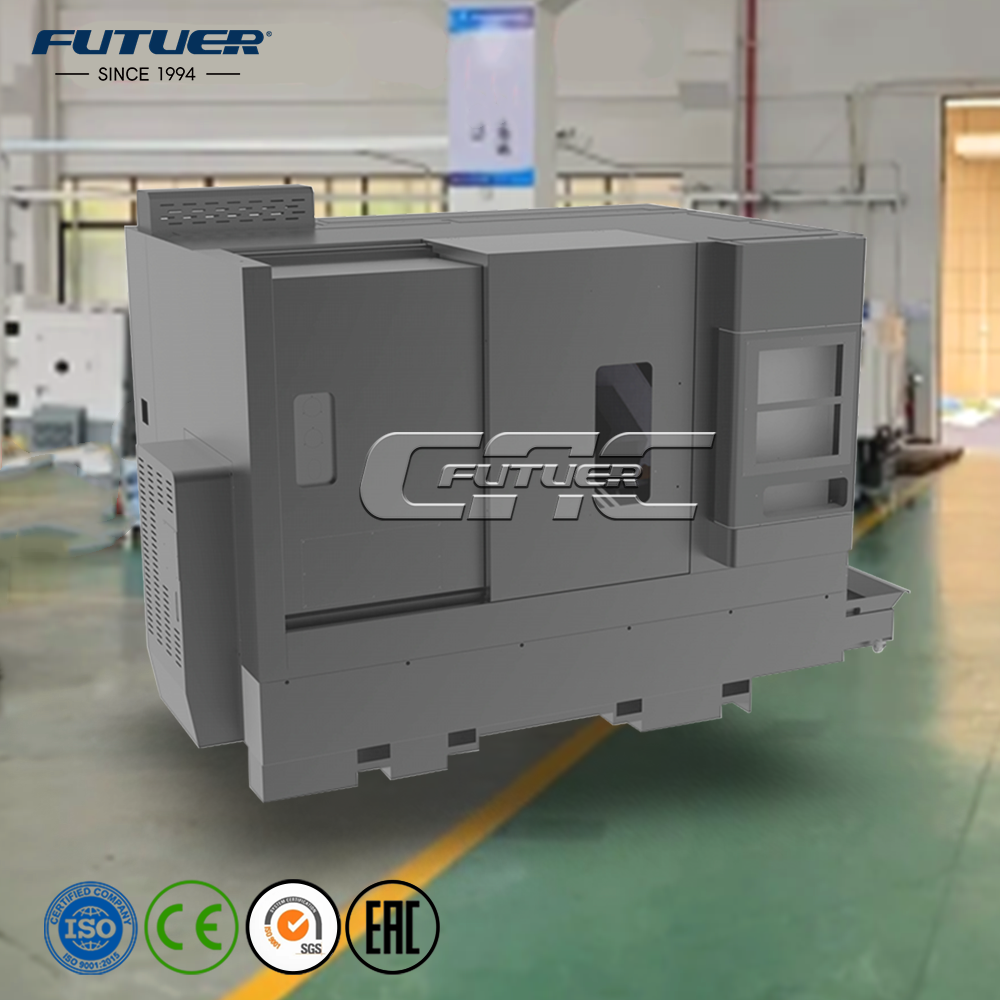

46Y Frézovací věž zadní zvedací mašina - boční řada
| Číslo | Název projektu | jednotka | Specifikace (rozměry) | Výše uvedené |
| 1 | Velikost povrchu podnosu | mm | 450*340 | |
| 2 | Pohyb na ose Z | mm | 525 | |
| 3 | Pohyb na ose X | mm | 246 | |
| 4 | Maximální otáčení optického mechanismu | mm | 550 | |
| 5 | Vzdálenost mezi středem vřetene a povrchem pracovního stolu | mm | 130 | |
| 6 | Vzdálenost mezi středem hlavního hřídele a zemí | mm | 1000 | |
| 7 | Efektivní délka obrábění | mm | 400 | Jako příklad uveďme věžový nástrojový držák BMT45-15T |
| 8 | Maximální průměr otáčení | mm | 360 | |
| 9 | Model vřetene (průměr vřetene) | mm | A2-5 (170) | Volitelné: A2-6 (200) |
| 10 | Rychlost hlavní osy | Ot/min | 0-5000/0-4000 | Záleží na značce hlavního hřídele |
| 11 | Specifikace kuličkového šroubu X.Z | 32*10/40*10 | ||
| 12 | Specifikace vodítkové lišty typu X | 600–35 válečků | 4 kluzné bloky – standardní | |
| 13 | Specifikace vodítkové lišty typu Z | 1000–35 válečků | 4 kluzné bloky – standardní prodloužené | |
| 14 | Způsob připojení motoru pro osy X a Z | Synchronní/přímo spojený/přímo spojený | ||
| 15 | Příruba motoru X.Z / Těsnicí kroužek | mm | 130/110 | |
| 16 | Rozměry optického stroje (délka, šířka, výška) | mm | 2345*1100*1195 | |
| 17 | Celková hmotnost | T | Přibližně 3,2 T | S vnitřními a vnějšími ochrannými kryty |
| 18 | Způsob instalace nože | Vezměme jako příklad věž BMT45-Y-15T | ||
| 19 | Tvar lože a sklon | Šikmé lože 30 stupňů | ||
| 20 | KONÍK | Bez | ||
| 21 | Způsob posuvu hrotového ostružníku | Bez | ||
| 22 | Posuv zadního hrotu | Bez | ||
| 23 | Model koncové části záďového konce | Bez |
