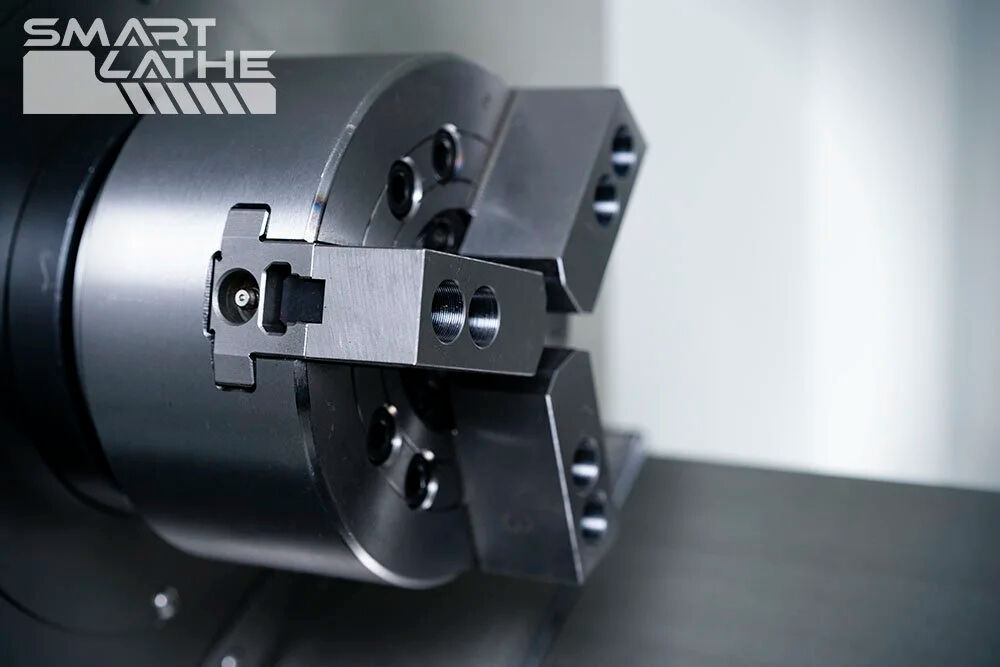

Servosteuerungstechnologie: Verbesserung der Präzision bei CNC-Drehmaschinen

Die Rolle von Schnell-Werkzeugservosystemen bei der Erzielung einer Oberflächengenauigkeit unterhalb eines Mikrometers an CNC-Drehmaschinen

Standard-CNC-Drehmaschinen stoßen bei der Erzielung extrem kleiner Oberflächengenauigkeiten unterhalb eines Mikrometers erheblich an ihre Grenzen, insbesondere bei zähen Werkstoffen wie Titan oder Inconel-Legierungen. Die Werkzeuge neigen dazu, sich unter dem Druck der Schnittkräfte – die über 200 Newton betragen können – zu verformen, wodurch kleine, aber signifikante Abweichungen entstehen, die sich kumulativ zu größeren Positionierungsproblemen summieren. Was passiert dann? Die Oberflächen wirken rauer als vorgesehen, und die Formen entsprechen nicht mehr genau den Konstruktionszeichnungen – ein besonders kritischer Aspekt bei langen und dünnen Bauteilen, die während der Bearbeitung zusätzliche Steifigkeit benötigen. Ältere Steuerungssysteme mit offener Regelstrecke sind schlicht nicht in der Lage, diese feinen Schwingungen schnell genug zu kompensieren; daher treten regelmäßig Rundheitsfehler auf, deren Schwankungsbreite häufig ±1,5 Mikrometer übersteigt. Eine solche Inkonsistenz erschwert die Qualitätskontrolle für Hersteller von Präzisionskomponenten erheblich.

Dynamische Werkzeugverformung: Warum herkömmliche CNC-Drehmaschinen bei der Erzielung einer Rundheit unter einem Mikrometer an ihre Grenzen stoßen

Bei wiederholten Zerspanungsvorgängen baut sich mechanische Verformung im Laufe der Zeit auf und führt bei Krafteinwirkung zu einer Bewegung der Werkzeitspitze von etwa 5 Mikrometern. Das Problem verschärft sich, weil traditionelle Regelkreise ohne Rückkopplung (Open-Loop-Systeme) diese winzigen Verschiebungen einfach nicht erkennen oder selbstständig korrigieren können – mit der Folge, dass die gefertigten Teile jene ärgerlichen Maßabweichungen aufweisen, die wir alle besonders in kritischen Bereichen wie Lagerflächen vermeiden möchten. Noch komplexer wird die Situation durch thermische Ausdehnungseffekte in Kugelgewindetriebmechanismen. Diese temperaturbedingten Veränderungen beeinträchtigen die Positionsgenauigkeit erheblich und erschweren es insbesondere, die geforderten Toleranzen während langer Serienfertigungsläufe komplexer Luft- und Raumfahrtkomponenten einzuhalten, bei denen jeder Bruchteil eines Millimeters zählt.

Geschlossener Regelkreis mit piezoelektrischer Aktuation: Architektur zur Echtzeit-Kompensation für CNC-Drehmaschinen

Das Fast Tool Servo (FTS)-System löst diese Probleme, indem es piezoelektrische Aktuatoren mit Nanometer-Auflösung direkt im Werkzeughalter integriert. Diese Systeme arbeiten mit Frequenzen von bis zu 5.000 Hz und passen die Schnitttiefe kontinuierlich an, um die störenden Verformungskräfte unmittelbar zu kompensieren. Besonders hervorzuheben ist ihr geschlossener Regelkreis, der berührungslose Positionssensoren sowie extrem schnelle Regelaktualisierungen im Mikrosekundenbereich nutzt. Dadurch sinken die Oberflächenrauheitswerte unter 0,1 Mikrometer und die Rundheit bleibt innerhalb von ±0,3 Mikrometer – eine beeindruckende Leistung selbst bei unterbrochenen Schnitten an anspruchsvollen Materialien wie gehärteten Legierungen.

Echtzeit-Positionsregelgesetze: Optimierung der Servo-Reaktion für hochgeschwindigkeitsfähiges Konturieren an CNC-Drehmaschinen

Präzision bei der CNC-Drehbearbeitung beruht auf der Ausführung von Befehlen im Millisekundenbereich. Standard-Motion-Control-Systeme weisen eine Latenz zwischen der Ausgabe eines Befehls und der Reaktion des Aktors auf, wodurch sich während komplexer Konturierungen Verfolgungsfehler ansammeln. Diese Verzögerung trägt direkt zu Rundheitsabweichungen von mehr als ±1,5 µm bei den ISO-10791-7-Konturierungsprüfungen bei.

Latenz und Verfolgungsfehler: Die versteckten Grenzen der Standard-Motion-Control-Steuerung für CNC-Drehmaschinen

Die Kombination aus mechanischer Trägheit, Signalverarbeitungsverzögerungen und Rechenlast führt bei Standard-Systemen zu Antwortlücken zwischen 15 und 25 Millisekunden. Sobald die Spindeldrehzahlen 800 U/min überschreiten – was bei der Bearbeitung gehärteter Legierungen durchaus üblich ist – führen diese Verzögerungen tatsächlich zu spürbaren Abweichungen vom vorgesehenen Werkzeugweg. Dies wird insbesondere bei starken Beschleunigungsänderungen problematisch, wie sie beispielsweise bei Radius-Schnitten oder bei der Bewegung entlang nicht-axialer Konturen auftreten. Luft- und Raumfahrtkomponenten mit Toleranzen unter 0,8 Mikrometer können derartige Unstimmigkeiten nicht zulassen. Daher müssen Hersteller häufig aufwendige Nachbearbeitungsschritte durchführen, um die Spezifikationen einzuhalten – ein Aufwand, der sich bei großen Serienfertigungen im Zeitverlauf erheblich summiert.

Adaptives Feedforward + PID-Fusion: Verbesserung der dynamischen Genauigkeit ohne Einbußen bei der Zykluszeit

Moderne Steuerungssysteme kombinieren prädiktive Feedforward-Modellierung mit traditionellen PID-Korrekturen. Der Feedforward-Anteil funktioniert, indem er vorhersagt, wie groß die Trägheit auf jeder Achse sein wird und welche Art von Schnittkräften wahrscheinlich auftreten, sodass bereits im Vorfeld auf Probleme reagiert werden kann, noch bevor sie eintreten. Anschließend greift die PID-Regelschleife ein, um verbleibende kleine Abweichungen in Echtzeit zu korrigieren. Wenn diese beiden Ansätze zusammenwirken, verzeichnen Hersteller gegenüber älteren Verfahren etwa eine 60-prozentige Reduktion von Konturierungsfehlern. Besonders beeindruckend ist, dass dieses Genauigkeitsniveau einen Rauheitswert (Ra) von unter 0,2 Mikrometern auf den Oberflächen gewährleistet, während Spindeldrehzahlen und Zykluszeiten exakt auf dem für die Produktionseffizienz erforderlichen Niveau gehalten werden.

Auswahlkriterien für Servomotoren, entscheidend für eine dauerhafte Präzision bei CNC-Drehmaschinen

Thermische Stabilität versus Drehmomentdichte: Steuerung von Drift bei CNC-Drehmaschinen für Hartmetall

Bei der Auswahl von Servomotoren müssen Ingenieure die thermische Stabilität mit der Drehmomentdichte in Einklang bringen. Unter thermischer Stabilität versteht man im Wesentlichen, wie gut der Motor seine Leistung beibehält, während er sich durch den Dauerbetrieb erwärmt. Die Wicklungen im Inneren erwärmen sich unter Last, wodurch der Motor im Laufe der Zeit von seiner Sollposition abweicht. Bereits ein Temperaturanstieg um 10 Grad Celsius kann bei Motoren ohne geeignete Regelungssysteme zu Positionierungsfehlern von etwa ±5 Mikrometer führen. Eine solche Drift erschwert das Erreichen von Toleranzen im Submikrometerbereich in der Präzisionsfertigung erheblich. Andererseits ermöglicht eine höhere Drehmomentdichte – gemessen in Newtonmeter pro Kilogramm – schnelle Feineinstellungen, die in vielen Anwendungen erforderlich sind. Allerdings birgt auch hier eine Einschränkung: Höheres Drehmoment bedeutet in der Regel mehr Wärmeentwicklung während des Betriebs und stellt damit eine weitere Herausforderung für das thermische Management dar.

Eine optimale Auswahl erfordert Motoren mit fortschrittlicher Kühlung (z. B. integrierten Kühlkörpern) und materialbedingt geringer Hysterese, wie hochwertig gewalztem Elektroblech. Für eine dauerhafte Präzision bei der Drehbearbeitung von Titan oder gehärtetem Stahl sind vorrangig Maschinen zu wählen, die die ISO-230-2-Anforderungen an thermische Drift von < 2 µm/Stunde erfüllen und gleichzeitig eine Drehmomentdichte von ≥ 0,4 Nm/kg liefern.

Praktischer Bewertungsrahmen: Auswahl einer CNC-Drehmaschine basierend auf der Leistung des integrierten Servoantriebs

Nachrüstung versus native Integration: Bewertung der Kompatibilität von Fast-Tool-Servos für verschiedene CNC-Drehmaschinenplattformen

Wenn Hersteller vor der Entscheidung stehen, entweder bestehende Anlagen nachzurüsten oder von vornherein native, integrierte FTS-Systeme einzusetzen, müssen sie abwägen, was kurzfristig günstiger ist versus was langfristig besser funktioniert. Die Nachrüstung spart zunächst Geld, birgt jedoch echte mechanische Risiken. Das Problem? Allein Vibrationsprobleme können die Funktionsfähigkeit erheblich beeinträchtigen. Wir haben Fälle gesehen, bei denen das Hinzufügen piezoelektrischer Aktuatoren an ältere Rahmen die Positioniergenauigkeit um rund 60 % reduziert hat. Demgegenüber liefert die native Integration deutlich bessere Ergebnisse, da sämtliche Komponenten optimal auf die Bewegungsabläufe und Wärmeentwicklung der Maschine abgestimmt sind – auch wenn die Anschaffungskosten zunächst höher liegen. Studien haben ergeben, dass nachgerüstete Systeme bei der Bearbeitung harter Metalle im Vergleich zu werkseitig integrierten Systemen etwa 12 % stärkere Abweichungen in den Maßen aufweisen. Der Grund hierfür liegt vor allem darin, dass die thermische Kompensation nicht korrekt abgestimmt ist und sich diese älteren Rahmen unter Belastung anders verhalten.

ISO 230-2-Benchmarking: Eine herstellerunabhängige Methode zur Validierung der positionsbasierten Genauigkeit servogetriebener Systeme

Die ISO-230-2-Prüfung bietet eine objektive, standardisierte Methode zur Validierung der Wiederholgenauigkeit servoangetriebener Positionierungen unter Betriebslasten. Mithilfe der Laserinterferometrie werden die bidirektionale Genauigkeit quantifiziert und Inkonsistenzen aufgedeckt, die durch statische Spezifikationen verschleiert werden. Für Beschaffungsteams enthüllen zertifizierte Prüfberichte:

• Wirksamkeit der thermischen Kompensation während längerer Betriebszeiten
• Ausmaß lag-bedingter Konturierungsfehler bei Zielgeschwindigkeiten
• Unterschiede in der Einschwingzeit zwischen verschiedenen Servoarchitekturen

Maschinen, die die ISO-Rundheitsvalidierung um mehr als 3 µm verfehlen, weisen in präzisen Luft- und Raumfahrtanwendungen eine um 18 % höhere Ausschussrate auf – wodurch die Einhaltung der ISO 230-2 nicht nur eine technische Spezifikation darstellt, sondern vielmehr einen Indikator für Produktionsrisiken ist.

FAQ

Warum haben Standard-CNC-Drehmaschinen Schwierigkeiten, Untermikron-Genauigkeiten zu erreichen?

Standard-CNC-Drehmaschinen stoßen auf diese Schwierigkeiten aufgrund der Werkzeugverformung durch hohe Schnittkräfte sowie der Unfähigkeit von Steuerungen im offenen Regelkreis, sich an kleinste Schwingungen anzupassen, was zu Oberflächenrauheit und Formabweichungen führt.

Was ist ein schnelles Werkzeug-Servo-System (FTS)?

Das schnelle Werkzeug-Servo-System ist eine Technologie, die piezoelektrische Aktuatoren integriert, um die Werkzeugpositionen in Echtzeit anzupassen und so durch hochfrequente Ansteuerung und geschlossene Regelkreise Genauigkeiten unterhalb eines Mikrometers zu erreichen.

Wie beeinflusst die thermische Stabilität die Präzision bei der CNC-Bearbeitung?

Die thermische Stabilität ist entscheidend, da sie die Motordruckleistung trotz Temperaturerhöhungen während des Betriebs aufrechterhält. Fehlt sie, kann thermisches Driften zu Positionierungsfehlern führen, wodurch es schwierig wird, Toleranzen unterhalb eines Mikrometers einzuhalten.
