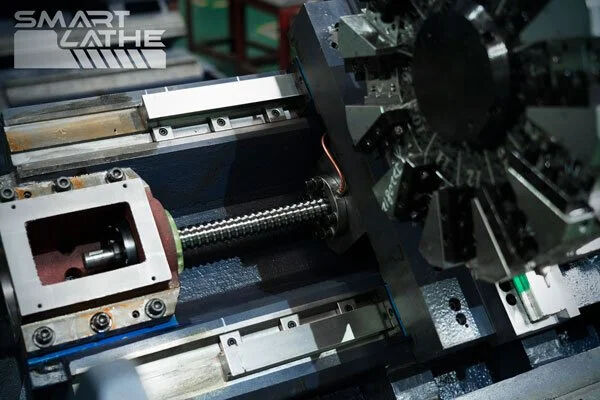

Die Bedeutung des Spindeldesigns für die Leistung von CNC-Drehmaschinen

Kernkomponenten des Spindeldesigns, die die Steifigkeit und Präzision von CNC-Drehmaschinen beeinflussen

Lagerauswahl: Auswirkungen auf radiale Steifigkeit, axiale Laufgenauigkeit und langfristige Wiederholgenauigkeit

Schräglauf-Lager zeichnen sich durch ihre Fähigkeit aus, Radialkräfte beim Bearbeiten von Werkstoffen aufzunehmen, wodurch verhindert wird, dass Teile verziehen oder verformen. Kegelrollenlager arbeiten zusammen mit diesen Lagern, um die Axiallastaufnahmefähigkeit zu erhöhen – ein Aspekt, der insbesondere bei Operationen wie Stirndrehen oder Gewindeschneiden von entscheidender Bedeutung ist, bei denen Kräfte gegen die Lageroberflächen wirken. Eine axiale Laufgenauigkeit von weniger als 1 Mikrometer macht den entscheidenden Unterschied bei der präzisen Führung der Werkzeuge und stellt sicher, dass die Maße innerhalb enger Toleranzen von ±0,005 mm gehalten werden. Der Wechsel zu keramischen Hybridlagern kann laut jüngsten Studien, die letztes Jahr im „Machinery Journal“ veröffentlicht wurden, die Lebensdauer im Vergleich zu herkömmlichen Stahllagern tatsächlich verdoppeln. Diese Keramiklager reduzieren zudem unvorhergesehene Ausfallzeiten. Für Anwendungen, bei denen absolut glatte Oberflächen erforderlich sind, gehen hydrostatische Lager noch einen Schritt weiter, indem sie den direkten Metallkontakt zwischen bewegten Teilen vollständig eliminieren. Dadurch werden Vibrationen, die zu Bearbeitungsfehlern führen, vermieden, und Oberflächenqualitäten bis hin zu Ra 0,4 Mikrometer erzielt – was sie ideal für hochpräzise optische Komponenten oder empfindliche medizinische Geräte macht, bei denen die Oberflächenqualität oberste Priorität hat.

Motoreinbaustrategien: Optimierung der Drehzahl-Drehmoment-Kurven bei gleichzeitiger Steuerung der thermischen Ausdehnung in CNC-Drehmaschinenspindeln

Direktantriebsmotoren eliminieren das Problem des Spielverlusts in Getrieben und liefern ein konstantes Drehmoment über den gesamten für die Bearbeitung harter Werkstoffe und präzise Oberflächenbearbeitung erforderlichen Drehzahlbereich von 500 bis 8.000 U/min. Die in diese Motorgehäuse integrierten Kühlsysteme wirken zudem gegen thermische Ausdehnungseffekte. Laut einigen jüngsten Studien des „Precision Engineering Report“ aus dem Jahr 2023 kann bereits eine geringfügige Temperaturerhöhung um lediglich 5 Grad Celsius kritische Spindelpositionen um etwa ±0,002 Millimeter verschieben. Bei der Bearbeitung harter Materialien hält die Flussvektorsteuerung das Drehmoment innerhalb von rund 2 % des Sollwerts stabil. Und diese laminierten Statorkerne? Sie tragen tatsächlich wesentlich dazu bei, die lästigen Wirbelstromverluste – die so viel Energie verschwenden – zu reduzieren. Synchrone Motorkonstruktionen erreichen beeindruckende Wirkungsgrade von etwa 95 % und bewältigen die Wärmeabfuhr zudem rund 30 % effizienter als ihre asynchronen Gegenstücke. Dadurch können Maschinen länger bei höheren Einschaltdauern betrieben werden, ohne dass Überhitzung oder Leistungsverluste befürchtet werden müssen.

Thermomanagementsysteme für eine konsistente Maßgenauigkeit bei CNC-Drehmaschinenoperationen

Quantifizierung der thermischen Drift: Wie ein Temperaturanstieg um 5 °C einen Genauigkeitsverlust von ±0,002 mm bei hochpräzisen CNC-Drehoperationen verursacht

Die thermische Ausdehnung stellt weiterhin eine erhebliche Fehlerquelle bei hochpräzisen CNC-Drehbearbeitungen dar. Sobald die Temperatur an kritischen Komponenten wie Kugelumlaufspindeln, Spindelgehäusen und linearen Führungsschienen um nur 5 Grad Celsius ansteigt, beginnen Maschinen, sich positionell außerhalb der zulässigen Toleranzen (ca. ±0,002 mm) zu verschieben. Dies ist besonders für Branchen von großer Bedeutung, die mit engen Toleranzen arbeiten – etwa bei der Herstellung von Luft- und Raumfahrtkomponenten, der Produktion medizinischer Geräte sowie der Fertigung optischer Komponenten, wo präzise Messungen im Mikrometerbereich für die Produktqualität entscheidend sind. Einige Werkstätten installieren Echtzeit-Temperatursensoren innerhalb der Spindeln und anderer struktureller Bereiche, sodass ihre Steuerungssysteme bei Bedarf die Werkzeugwege dynamisch anpassen können. Allerdings gibt es klare Grenzen dessen, was Sensoren leisten können: Bei Drehzahlen über 8.000 U/min überwältigt die durch das kontinuierliche Zerspanen erzeugte Wärme sämtliche reaktiven Anpassungen dieser Systeme. Daher ist ein vorausschauendes thermisches Management bereits vor Beginn der Bearbeitung unbedingt erforderlich, um diese kritischen Toleranzen zu gewährleisten.

Aktive Kühlung (Flüssigkeit/Kühlaggregat) vs. passive Lösungen: anwendungsspezifische Kompromisse für eine dauerhafte Betriebszeit von CNC-Drehmaschinen

Die Wahl zwischen aktiver und passiver Temperaturregelung hängt von den Genauigkeitsanforderungen, der Produktionsmenge und der Infrastrukturverfügbarkeit ab:

Flüssigkeitskühlsysteme pumpen aktiv speziell gekühlte Flüssigkeiten durch Maschinenspindeln und Motorgehäuse und reduzieren dadurch wärmebedingte Verformungen um rund 60 % bei anspruchsvollen Bearbeitungsprozessen wie dem Fräsen von Titanbauteilen. Für kurze Aufträge oder kleine Serien in kontrollierten Werkstattumgebungen reichen in der Regel passive Kühlverfahren aus. Dazu zählen beispielsweise wärmeisolierende Spalte, metallische Kühlrippen sowie die einfache Nutzung der Raumluft zur Wärmeabfuhr. Bei der Massenfertigung jedoch, bei der vor allem Präzision im Vordergrund steht, lohnt sich die Investition in aktive Kühlung deutlich: Die Maschinen behalten ihre Genauigkeit länger, die Bauteile weisen eine höhere Lebensdauer auf, und niemand muss die Produktion jedes Mal unterbrechen, wenn Temperaturschwankungen die Messergebnisse beeinträchtigen.

Dynamische Stabilität und Oberflächenqualität: Schwingungskontrolle an Hochgeschwindigkeits-CNC-Drehmaschinenspindeln

Kritische Drehzahlgrenzen und Modalanalyse: Verminderung von Resonanzerscheinungen oberhalb von 8.000 min⁻¹ zur Erzielung einer Oberflächenrauheit Ra < 0,4 µm

Sobald Spindeln über 8.000 U/min hinaus drehen, beginnen die Verhältnisse instabil zu werden, was die Oberflächenqualität und Formstabilität erheblich beeinträchtigt. Ingenieure führen bereits in der Entwurfsphase Modalanalysen durch, um zunächst die natürlichen Resonanzfrequenzen zu ermitteln. Dadurch können sie die Maschinenstruktur gezielt anpassen – beispielsweise durch steifere Gehäuse, zusätzliche Massendämpfer oder eine strategische Umverteilung von Gewicht –, um während des Betriebs jene problematischen Frequenzbereiche zu vermeiden. Wird die Resonanz nicht ausreichend kontrolliert, entstehen harmonische Schwingungen, die zu Ratterproblemen führen. Die Oberflächenrauheit verschlechtert sich auf Werte schlechter als Ra 0,4 Mikrometer und kann sogar verborgene Schäden in Werkstoffen wie Inconel oder Titanlegierungen verursachen. Durch den Einsatz von Lagern mit maximaler Steifigkeit sowie aktiven Dämpfungssystemen konnten Hersteller selbst bei Drehzahlen von 12.000 U/min eine Reduzierung der radialen Bewegung um rund 70 Prozent erreichen. Moderne Maschinen sind heute mit Vibrationsensoren ausgestattet, die sich entwickelnde Resonanzprobleme in Echtzeit erkennen und daraufhin automatisch die Drehzahl-Einstellungen anpassen, um die Oberflächenintegrität über lange Produktionszyklen hinweg zu gewährleisten.

Auswahl des geeigneten Spindeltyps entsprechend den Anforderungen an Material und Anwendung für optimale Ergebnisse bei CNC-Drehmaschinen

Die richtige Spindelauswahl ist entscheidend, um Produktivität, Schnittgenauigkeit und Werkzeugstandzeit bei der Bearbeitung verschiedener Materialien optimal auszubalancieren. Bei anspruchsvollen Aufgaben wie der Bearbeitung gehärteten Stahls oder Titans sind robuste, getriebegesteuerte Spindeln erforderlich, die massive Schnittkräfte über 2500 MPa bewältigen können, ohne sich zu verformen. Umgekehrt empfehlen sich bei der Bearbeitung von Aluminium oder anderen weichen Metallen Hochgeschwindigkeits-Spindeln mit direktem Antrieb, da diese Drehzahlen von über 15.000 U/min erreichen. Dadurch lassen sich Oberflächenrauheiten unter 0,4 µm Ra erzielen, während gleichzeitig Vibrationen minimiert werden. Verbundwerkstoffe stellen wiederum eine ganz andere Herausforderung dar: Sie erfordern spezielle Spindeln mit integriertem Absaugsystem und laufen mit mittleren Drehzahlen zwischen 8.000 und 12.000 U/min, um ein Ablösen der Schichten zu verhindern und den hohen Verschleiß durch Abrasion zu kompensieren. Wird die falsche Spindel für ein bestimmtes Material gewählt, verringert sich die Werkzeugstandzeit um 30 % bis 50 %, und die Produktionszyklen verlängern sich um rund 20 %. Warum? Weil die Spanbildung unzureichend ist und sich während des Zerspanens zu viel Wärme aufbaut. Die thermische Stabilität wird besonders bei schlecht wärmeleitenden Materialien äußerst wichtig: Selbst geringfügige Temperaturschwankungen von etwa 5 °C können die Maßgenauigkeit der fertigen Bauteile um ±0,003 mm beeinträchtigen – weit mehr, als die meisten Fertigungstoleranzen zulassen.

FAQ

Welche Art von Lagern ist ideal, um Bearbeitungsfehler bei CNC-Drehmaschinen zu reduzieren?

Schrägkugellager und hydrostatische Lager sind äußerst wirksam bei der Reduzierung von Bearbeitungsfehlern. Schrägkugellager eignen sich gut zur Aufnahme radialer Kräfte, während hydrostatische Lager den direkten Metallkontakt eliminieren und dadurch Vibrationen verringern.

Wie beeinflussen Motorintegrationsstrategien die Spindelleistung von CNC-Drehmaschinen?

Motorintegrationsstrategien wie der Einsatz von Direktantriebsmotoren und synchronen Konstruktionen optimieren die Drehzahl-Drehmoment-Kennlinie und ermöglichen eine effiziente Wärmeableitung, wodurch eine konstante Leistung ohne Überhitzungsprobleme gewährleistet wird.

Warum ist das thermische Management bei CNC-Drehmaschinenbetrieb entscheidend?

Das thermische Management ist entscheidend, da es die Maßhaltigkeit sicherstellt, indem thermische Drift vermieden wird – diese könnte sonst zu einer Positionsverschiebung jenseits zulässiger Toleranzen führen.

Welche Vorteile bietet aktive Kühlung gegenüber passiven Lösungen bei CNC-Maschinen?

Aktive Kühlsysteme gewährleisten eine höhere Genauigkeit und Stabilität bei Betriebszeiten von über 90 % und eignen sich daher für hochpräzise Arbeiten, während passive Systeme kostengünstig sind und für weniger präzise Anwendungen ausreichend sind.

Wie beeinflusst die Auswahl des Spindeltyps die Bearbeitungsvorgänge an CNC-Drehmaschinen?

Die Wahl des richtigen Spindeltyps stellt optimale Produktivität, Genauigkeit und Werkzeuglebensdauer sicher. Unterschiedliche Materialien und Aufgabenstellungen erfordern spezifische Spindeltypen, um eine bestmögliche Leistung zu erzielen.
