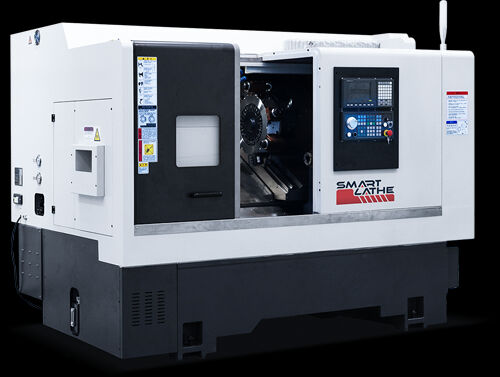

Wartungstipps, um Ihre CNC-Drehmaschine mit maximaler Effizienz zu betreiben

Tägliche vorbeugende Wartung für einen zuverlässigen Betrieb von CNC-Drehmaschinen

Visuelle Inspektion und Diagnose über das Bedienfeld

Jede Schicht mit einem kurzen, fünfminütigen Rundgang zu beginnen, ist durchaus sinnvoll. Die Bediener sollten auf Anzeichen von Störungen achten, beispielsweise Leckagen von Hydraulikflüssigkeit, Bolzen, die sich im Laufe der Zeit gelockert haben, oder Maschinen, die ungewöhnlich vibrieren. Stellen Sie sicher, dass die roten Not-Aus-Taster tatsächlich betätigt werden können, ohne dass etwas sie behindert. Werfen Sie außerdem einen kurzen Blick auf das Bedienfeld und achten Sie auf blinkende Leuchten oder Fehlermeldungen, die auf Probleme hindeuten könnten. Selbst kleinste Auffälligkeiten schriftlich festzuhalten, ist äußerst wichtig: Seltsame Knirschgeräusche oder gelegentlich flackernde Anzeigen weisen häufig auf größere, bevorstehende Probleme hin. Branchendaten zeigen, dass solche regelmäßigen Kontrollen unerwartete Ausfälle von Maschinen um rund 30 Prozent reduzieren – konkrete Ergebnisse variieren jedoch je nach Wartungspraxis in den jeweiligen Betrieben.

Entfernung von Spänen, Fremdkörpern und Kühlmittelrückständen aus kritischen Bereichen

Entfernen Sie täglich Metallspäne und Kühlmittelrückstände von:

• Revolver- und Werkzeughalter-Nuten
• Späneförderer-Bahnen
• Kühlmitteltankfilter und Düsen Spitzen
  Verwenden Sie Druckluft, um Schmutzpartikel von Kugelgewinden und Führungsbahnen zu entfernen. Wird das Restkühlmittel nicht entfernt, fördert es Korrosion – insbesondere an Spindelschnittstellen – und beschleunigt den Verschleiß sowie die Beeinträchtigung der Wiederholgenauigkeit.

Überprüfung der Not-Aus-Schalter, Türverriegelungen und Sicherheitssensoren

Testen Sie die Sicherheitssysteme durch gezielte Aktivierung:

1. Aktivieren Sie jeden Not-Aus-Schalter, um eine sofortige Stilllegung zu bestätigen
2. Öffnen Sie Zugangstüren während eines simulierten Betriebs, um die automatische Abschaltung zu validieren
3. Stellen Sie sicher, dass Lichtschranken und Druckmatten bei Hindernissen konsistent reagieren
   Voll funktionsfähige Schutzeinrichtungen verhindern Verletzungen, bewahren die Integrität der Maschinen und unterstützen die fortlaufende Einhaltung der OSHA-Vorschriften.

Schmierung und Kühlmittelsystem-Management für eine lange Lebensdauer von CNC-Drehmaschinen

Überprüfung der automatischen Schmierzyklen und der Integrität der Kugelgewindeschmierung

Ein reibungsloser Lauf von Lagern beginnt mit guten automatisierten Schmiersystemen. Das Wartungspersonal sollte regelmäßig überprüfen, ob die Dosiereinheiten alle etwa 8 bis 12 Stunden – je nach Arbeitslast – die richtige Menge Fett auf jene Linearführungen und Kugelgewindetriebe abgeben. Bei der Betrachtung des Schmierfetts selbst ist auf Veränderungen in Konsistenz oder Farbe zu achten. Wird es hart, trennt es sich in Öl und Feststoffe oder verfärbt es sich dunkel, deutet dies auf bevorstehende Probleme hin, da minderwertiges Schmiermittel laut branchenüblichen Berichten aus dem vergangenen Jahr den Verschleiß von Komponenten um rund 40 % beschleunigen kann. Für Maschinen, die in staubigen Werkstätten betrieben werden, ist daran zu denken, die Reinigungszyklen für die Kugelgewindetriebe in regelmäßigen Abständen durchzuführen, um angesammelten Schmutz zu entfernen. Wärmebildkameras gehören heutzutage bereits zur Standardausrüstung und ermöglichen es Technikern, Bereiche mit unzureichender Schmierung lange vor dem Auftreten von Problemen im Hinblick auf Bauteiltoleranzen und Qualität des Endprodukts zu erkennen.

Aufrechterhaltung der Kühlmittelfiltration, pH-Stabilität und mikrobiellen Kontrolle

Ein gut verwaltetes Kühlmittel verlängert die Werkzeuglebensdauer bei präzisem CNC-Drehen um bis zu 200 %. Implementieren Sie eine dreistufige Filtration:

• Mechanische Filter abscheidung von Partikeln >50 Mikrometer
• Magnetische Trennmaschinen entfernung ferromagnetischer Feilspäne
• Zentrifugalsysteme beseitigung von Fremdöl
  PH-Wert alle zwei Wochen prüfen: Werte unter 8,5 beschleunigen die Korrosion; Werte über 9,2 erhöhen das Risiko einer Hautreizung für den Bediener. Mikrobielles Wachstum verschlechtert die Kühlmittleistung innerhalb von vier Wochen um 30 % – überwachen Sie die Biozidkonzentration monatlich mithilfe von Refraktometern. Bei hartem Wasser verhindert eine Vorbehandlung mittels Umkehrosmose die Bildung von Mineralskalen in den Spindelkühljackets.

Pflege von Spindel und Werkzeughalterungssystem zur Erhaltung der Genauigkeit von CNC-Drehmaschinen

Reinheit des Kegels, Überprüfung der Laufgenauigkeit sowie Inspektion der HSK-/ISO-Schnittstelle

Spindelkegel werden häufig durch Dinge wie Kühlmittelrückstände oder Späne, die in den Rillen stecken, verunreinigt, was zu Ausrichtungsproblemen, Werkzeugrutschern während des Betriebs und einem Verlust der präzisen Positionierung führt. Nach einem Werkzeugwechsel ist es gute Praxis, sowohl den Spindel- als auch den Werkzeughalterkegel mit sauberen, fusselfreien Tüchern abzuwischen. Bei HSK- oder ISO-Verbindungen sollten Sie diese sorgfältig mit einer Lupe auf Kratzer oder kleine Dellen untersuchen, die die Leistung beeinträchtigen könnten. Zur Messung des Kegellaufes verwenden Sie einen Tasteranzeiger und achten Sie genau auf die angezeigten Werte: Alles über 0,0005 Zoll deutet entweder auf Schmutzanlagerung oder tatsächliche Beschädigung hin. Vergessen Sie nicht, auch die Zugstifte zu prüfen – diese kleinen Komponenten sind unbedingt erforderlich, um Werkzeuge bei hohen Drehzahlen sicher zu halten; regelmäßige Inspektionen können daher katastrophale Werkzeugauswürfe während des Betriebs verhindern.

Überwachung der Spindellager-Temperatur und Trendanalyse der Vibration

Laut Machinery Journal aus dem Jahr 2023 gehen etwa ein Drittel aller dimensionsbedingten Fehler bei präzisionsgedrehten Teilen tatsächlich auf thermische Ausdehnungsprobleme in Spindellagern zurück. Um dies in den Griff zu bekommen, ist es sinnvoll, zunächst eine Art thermische Referenzbasis zu etablieren. Dokumentieren Sie, was geschieht, wenn die Maschine lediglich im Stillstand ist, im Vergleich dazu, wenn sie unter Last steht – beispielsweise einmal wöchentlich. Wenn sich Abweichungen um mehr als 15 % verstärken, sollte sich wahrscheinlich jemand genauer damit befassen. Bei der Durchführung solcher schweren Zerspanungsvorgänge empfiehlt es sich zudem, drahtlose Vibrations-Sensoren einzusetzen. Diese erfassen Frequenzmuster, die Aufschluss darüber geben, was im Inneren vor sich geht. Die Auswertung monatlicher Spektraldaten ermöglicht es, potenzielle Problembereiche frühzeitig zu erkennen. Achten Sie besonders auf langsam ansteigende harmonische Schwingungen im Niederfrequenzbereich – diese treten typischerweise kurz vor Beginn des Lagerverschleißes auf. Bevor Sie Aufträge mit besonders engen Toleranzen annehmen, führen Sie einige thermische Stabilisierungsroutinen durch. Dadurch wird die durch Wärmeentwicklung verursachte Verformung reduziert. Die sorgfältige Dokumentation all dieser Messwerte ist jedoch nicht nur lästige Büroarbeit: Sie bildet die Grundlage für eine intelligentere Wartungsplanung, wodurch sich die Lebensdauer der Spindel um rund 40 % verlängern lässt. Und ehrlich gesagt möchte niemand mit Ausfällen konfrontiert werden, die Reparaturen und Produktionsausfälle in Höhe von über 28.000 US-Dollar verursachen.

Optimierung der Parameter und der Werkstückspannung von CNC-Drehmaschinen für eine dauerhafte Leistung

Die richtige Spindeldrehzahl, Vorschubgeschwindigkeit und Werkzeugbahnstrategie machen den entscheidenden Unterschied sowohl für die Fertigungszeit der Teile als auch für deren Endqualität. Bei korrekter Einstellung der Parameter verzeichnen Fertigungsbetriebe häufig einen Rückgang der Zykluszeiten um rund 22 % sowie eine verbesserte Standzeit ihrer Werkzeuge. Achten Sie auf Werkzeugbahnen, die die Maschine auch dann in Bewegung halten, wenn gerade kein Metall zerspant wird, und bevorzugen Sie – soweit das Material es zulässt – stets das Gegenlauf-Fräsen, da dies die Schnittkräfte deutlich reduziert. Auch die Werkstückaufspannung spielt eine wichtige Rolle: Wählen Sie das Aufspannverfahren entsprechend der Teileform aus. Hydraulikfutter eignen sich hervorragend für große Serienfertigungen, da sie über mehrere Werkstücke hinweg einen konstanten Aufspanndruck gewährleisten. Für lange, schlanke Stangen, bei denen Konzentrizität entscheidend ist, sind Spannfutter-Systeme besser geeignet. Vernachlässigen Sie auch die Vorrichtung nicht: Eine stabile Aufspannung verhindert Schwingungen, die Lager der Maschine beschädigen und Oberflächenqualität beeinträchtigen könnten. Überprüfen Sie den Futterdruck und die Backenausrichtung mindestens einmal monatlich mit einem Tasteranzeiger. Unglaublich, aber wahr: Bereits 0,01 mm Unwucht können zu Maßabweichungen von bis zu 0,05 mm an den fertigen Teilen führen. Und vergessen Sie nicht, die Kühlmitteldüsen alle drei Monate anzupassen, damit sie während der Zerspanung genau dort auftreffen, wo sie benötigt werden. Dies hilft insbesondere bei dünnwandigen Bauteilen, Verzugprobleme zu vermeiden.

FAQ

Warum ist eine regelmäßige Sichtprüfung für CNC-Maschinen wichtig?

Eine regelmäßige Sichtprüfung hilft dabei, frühzeitig Anzeichen von Verschleiß oder Beschädigung zu erkennen, wodurch potenzielle Ausfälle verhindert und unerwartete Ausfallzeiten reduziert werden.

Welche Rolle spielt die Reinigung bei der Wartung von CNC-Maschinen?

Durch die Reinigung werden Späne und Kühlmittelrückstände entfernt, wodurch Korrosion verhindert und die Präzision der Maschinenkomponenten gewährleistet wird.

Wie verlängert eine sachgemäße Schmierung die Lebensdauer von CNC-Maschinen?

Eine sachgemäße Schmierung verringert Reibung und Verschleiß und gewährleistet einen reibungslosen Betrieb sowie eine längere Lebensdauer der Komponenten.

Warum ist die Überwachung des pH-Werts des Kühlmittels entscheidend?

Die Aufrechterhaltung des richtigen pH-Werts verhindert Korrosion, verbessert die Werkzeuglebensdauer und minimiert das Risiko von Hautreizungen für die Bediener.

Wie kann die Optimierung der Maschinenparameter die Leistung verbessern?

Optimierte Parameter verkürzen die Zykluszeiten, verbessern die Werkzeuglebensdauer und stellen hochwertige Fertigteile sicher, was die Gesamteffizienz steigert.
