Εργαλειομηχανή CNC διπλού άξονα STB25-36 (τύπου με διπλό τραπέζι)

Εργαλειομηχανή CNC διπλού άξονα STB25-36 (τύπου με διπλό τραπέζι)

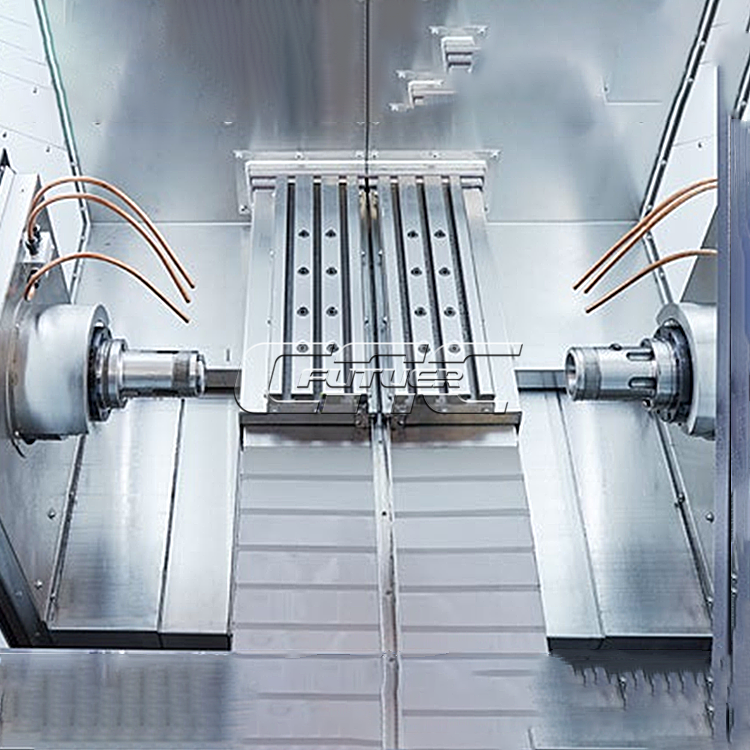

Ο εξοπλισμός είναι ένας τόρνος CNC με κεκλιμένο κρεβάτι και διπλό άξονα, με πλήρως κλειστή περιοχή κατεργασίας που μπορεί να εξοπλιστεί με αυτόματο σύστημα απομάκρυνσης αποβλήτων, εξαλείφοντας την ανάγκη για χειροκίνητο καθάρισμα. Παρέχεται προεπιλεγμένα με ενσωματωμένο διπλό ρομπότ γκαντσί, το οποίο καταλαμβάνει λιγότερο χώρο, προσφέρει ταχύτερη απόκριση, μικρότερο χρόνο φόρτωσης/εκφόρτωσης και χαμηλότερο κόστος λειτουργίας. τα κόστη συντήρησης σε σύγκριση με τους παραδοσιακούς ξεχωριστούς ρομπότ—κάνοντάς το ιδανικό για σταθερή μαζική παραγωγή εξαρτημάτων. Και οι δύο κύριος και δευτερεύων άξονες περιστροφής κινούνται από τους αντίστοιχους άξονες Z, ελαχιστοποιώντας τα συσσωρευμένα μηχανικά σφάλματα και επιτυγχάνοντας ακρίβεια ευθυγράμμισης εντός 0,01 mm. Η ειδικά σχεδιασμένη ενοποιημένη βάση απορροφά αποτελεσματικά τη δόνηση που παράγεται κατά την υψίστροφη κίνηση των εξαρτημάτων μετάδοσης, διασφαλίζοντας σταθερή απόδοση κατεργασίας όταν και οι δύο άξονες περιστροφής λειτουργούν ταυτόχρονα.

Περιγραφή Προϊόντος

Τεχνικά Ειδικές προδιαγραφές

Μέγιστη διάμετρος περιστροφής της μηχανής (mm)	φ320mm
Ισχύς κίνησης κύριου και βοηθητικού άξονα (KW)	5,5 kW*2
Μορφές κεφαλής κύριου και βοηθητικού άξονα	A2-4
Μέγιστη ταχύτητα αξονικού (rpm)	4000r/min (η ταχύτητα ηλεκτρικού άξονα μπορεί να φτάσει τις 6000r/min)
Διάμετρος ανοίγματος διέλευσης άξονα (mm)	φ36/46mm
Διάμετρος ατράκτου (mm)	φ25/36mm
Όριο διαδρομής αξόνων X1, x2	860 mm
Όριο διαδρομής αξόνων Z1, Z2	250mm
Μέθοδος σύνδεσης αξόνων X1, x2/Z1, Z2	Τύπος άμεσης σύνδεσης
Προδιαγραφή κοχλία πορείας άξονα X1, X2/Z1, Z2	3210
Προδιαγραφή γραμμικού οδηγού άξονα X1, X2/Z1, Z2	Προσθήκη ορθογώνιου ολισθητήρα
Μέγιστη ταχεία μετατόπιση των αξόνων X1、X2/Z1、Z2 (m/min)	24m/min
Επαναληπτική ακρίβεια θέσης X1, X2/Z1, Z2 της μηχανής (mm)	0.005mm
Θέσεις εργαλείων	Ολόκληρο κεφάλι κοπτικών
Ύψος κέντρου φέρουσας εφαρμογής εργαλείου (mm)	65mm
Συνολικές διαστάσεις (μήκος * πλάτος * ύψος) (mm)	230017002000mm
Βάρος Μηχανής (Kg)	3700κιλ.

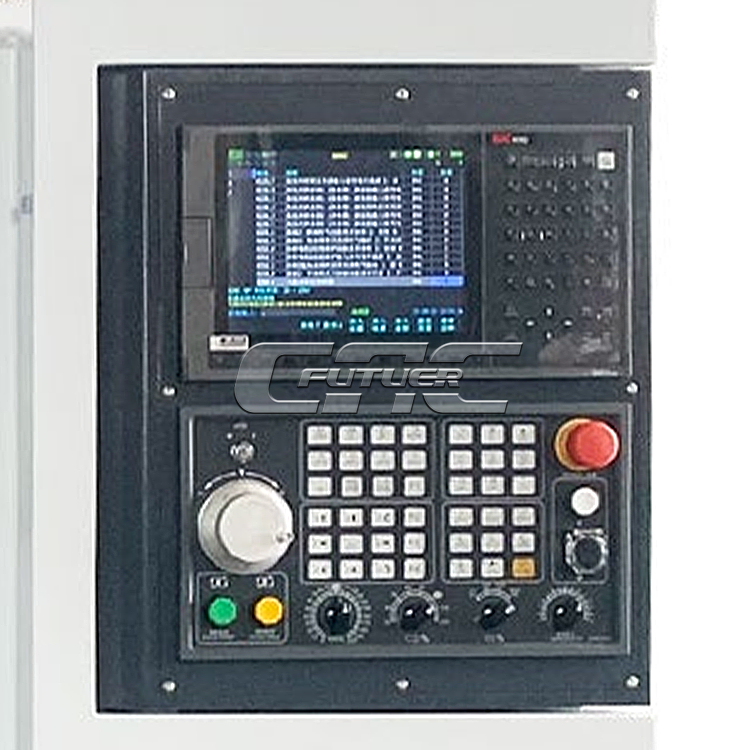

Το εξοπλισμός διαθέτει ολοκληρωμένη δομή λοξού κρεβατιού 35°, με όλα τα χυτά εξαρτήματα κατασκευασμένα από χυτοσίδηρο HT300. Τα εξαρτήματα μετάδοσης (σφαιρικοί κοχλίες, γραμμικοί οδηγοί και ολισθητήρες) προέρχονται από τις ταιβανέζικες μάρκες HIWIN/PMI, ενώ τα ρουλεμάν παρέχονται από την ιαπωνική NACHI. Ο άξονας μπορεί να διαμορφωθεί προαιρετικά ως άξονας κινητήρα δισκίου ή ενσωματωμένος ηλεκτρικός άξονας, ανάλογα με τις απαιτήσεις παραγωγής. Οι επιλογές συστήματος ελέγχου περιλαμβάνουν τις ταιβανέζικες LNC 5850D ή SYNTEC 22TB.
