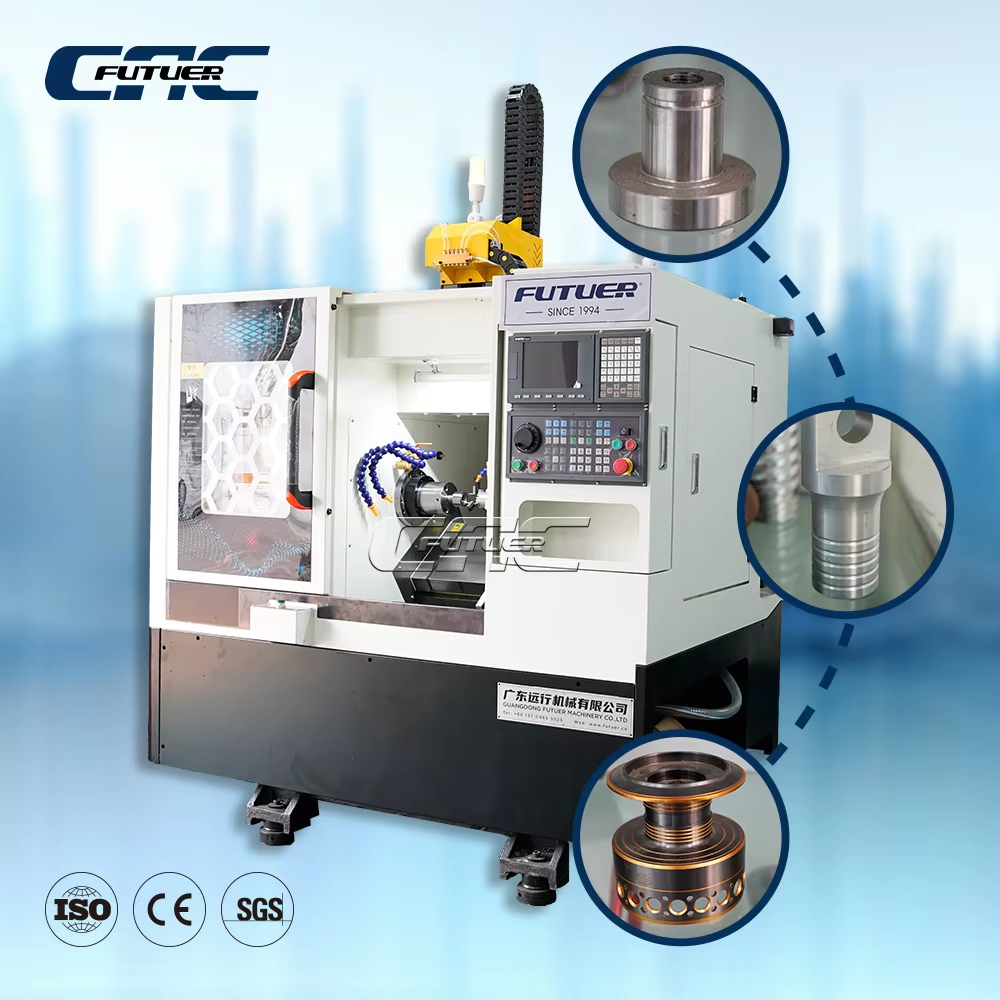

El principio de funcionamiento de las máquinas de torneado CNC explicado en detalle

Principio de funcionamiento básico: eliminación de material por rotación en Máquinas de torneado CNC

Cinemática del corte: cómo la rotación de la pieza y el avance de la herramienta permiten la formación precisa de virutas

En el torneado CNC, el proceso funciona cuando la pieza de trabajo gira mientras una herramienta de corte se mueve de manera controlada. Al girar a velocidades que oscilan entre aproximadamente 100 y 3000 revoluciones por minuto, la pieza interactúa con un instrumento de corte fijo que se desplaza tanto en direcciones radiales (eje X) como axiales (eje Z). Este movimiento genera fuerzas de cizalladura que eliminan material, formando virutas largas y continuas. Lograr el equilibrio adecuado entre la velocidad del husillo y la velocidad de avance es muy importante para determinar el espesor de esas virutas y el tipo de acabado superficial resultante. Por ejemplo, considere una relación de 4 a 1, donde alguien podría operar su máquina a 1000 RPM combinadas con un avance de aproximadamente medio milímetro por revolución al trabajar con aleaciones de acero. En comparación con las operaciones de fresado, el torneado aprovecha las formas circulares, lo que hace posible eliminar material hasta un treinta por ciento más rápido en elementos como ejes o bujes que requieren mecanizado.

Dinámicas Térmicas y de Fuerza en la Interfaz de Corte

Cuando las fuerzas de corte superan las 200 psi, generan temperaturas en la interfaz que superan los 700 grados Celsius principalmente debido a la fricción. Este calor acelera significativamente el desgaste de la herramienta y puede provocar una deriva dimensional de hasta 0,05 mm cada hora si no se controla adecuadamente. Llevar el refrigerante al lugar correcto reduce aproximadamente a la mitad la acumulación térmica, lo cual ayuda a mantener intactas las propiedades metalúrgicas importantes en esos materiales aeroespaciales resistentes con los que trabajamos. También importa la forma en que actúan estas fuerzas. Las fuerzas radiales empujan contra las herramientas durante operaciones de faceado, mientras que las fuerzas tangenciales predominan durante el torneado longitudinal y actúan a lo largo de la superficie de la pieza que se está mecanizando. Los datos del sector indican que un equilibrio inadecuado provoca alrededor de un 18 por ciento más de material de desecho y que las herramientas duran solo el 60 por ciento de su vida útil esperada. Por eso, las máquinas modernas ahora vienen equipadas con sistemas de monitoreo en tiempo real de las fuerzas que utilizan sensores piezoeléctricos. Estos ayudan a prevenir situaciones peligrosas de descontrol térmico y mantienen todo funcionando sin contratiempos durante los ciclos de producción.

Sistemas de Hardware Críticos que Permiten el Funcionamiento de la Máquina de Torneado CNC

Diseño del Husillo, Control de Par y Gestión del Juego Radial

En el centro de cualquier operación de torneado CNC se encuentra el husillo, que sirve como base giratoria para todo el trabajo de mecanizado. Estos husillos están diseñados para cumplir tres requisitos principales: corte de precisión, entrega suficiente de potencia y mantener la estabilidad incluso cuando aumentan las temperaturas durante largas jornadas de producción. Los sistemas de motor de accionamiento directo combinados con cojinetes hidrodinámicos especiales pueden mantener una precisión rotacional mejor que 0,0001 pulgadas o aproximadamente 0,0025 milímetros, y también resisten bien las distorsiones relacionadas con el calor que podrían afectar la calidad de las piezas. Al trabajar con diferentes materiales, los sistemas de control de par ajustan automáticamente sus niveles de salida según corresponda. Por ejemplo, al trabajar con metales resistentes de grado aeroespacial, estos sistemas normalmente necesitan mantener entre 150 y 220 newton metros de par durante todo el proceso de mecanizado. El alineado láser preciso mantiene las mediciones de desalineación por debajo de un micrómetro, algo absolutamente crítico al fabricar piezas con tolerancias muy estrechas, como las utilizadas en conjuntos de válvulas hidráulicas. Carcasas especiales de amortiguación de vibraciones ayudan a reducir el molesto zumbido armónico en aproximadamente un cuarenta por ciento, permitiendo a los mecánicos lograr acabados superficiales tan suaves como 0,2 micrómetros Ra. Y finalmente, algoritmos avanzados de compensación de expansión térmica garantizan que la posición permanezca precisa dentro de más o menos dos micrómetros durante turnos completos de producción de ocho horas sin desviaciones significativas.

Tipos de Mandril, Integridad del Apretado y Precisión de Indexación de la Torreta

La base del trabajo eficaz de sujeción radica en mandriles especializados diseñados para tareas específicas. Por ejemplo, los modelos hidráulicos de tres mordazas generan entre 800 y 1.200 psi de potencia de sujeción, lo que los hace ideales para sostener firmemente piezas fundidas irregulares difíciles durante las operaciones de mecanizado. Mientras tanto, los mandriles de pinza ofrecen una excepcional concentricidad con una oscilación total indicada inferior a 0,003 mm al trabajar con materiales en barra. Algunos sistemas avanzados de sujeción ahora incluyen galgas extensométricas que monitorean continuamente la presión aplicada durante todo el ciclo de mecanizado. Estos sistemas inteligentes detienen automáticamente la máquina cuando la fuerza detectada cae por debajo del valor considerado seguro para el material que se está trabajando. Los cambiadores de herramientas montados en torretas realizan su tarea sorprendentemente rápido, intercambiando herramientas en tan solo un cuarto de segundo. El diseño mecánico incluye engranajes sinfín antijuego que mantienen la precisión de indexación de aproximadamente 3 segundos de arco. La precisión de posicionamiento se ve aún más mejorada por codificadores lineales capaces de medir la posición con una tolerancia impresionante de ±0,0005 pulgadas (aproximadamente 0,0127 mm). Este nivel de precisión resulta particularmente importante al realizar operaciones de fresado con herramientas activas, donde la consistencia dimensional es fundamental. Los fabricantes confían en las normas ISO 10791-7 para verificar los requisitos de rigidez de la torreta, asegurando que la deflexión permanezca por debajo de 5 micrómetros incluso cuando están sometidos a fuerzas de corte sustanciales superiores a 500 Newtons.

Flujo de Trabajo de Control Digital: Desde CAD hasta la Ejecución en Máquina de Torneado CNC

Generación de Código G, Simulación de Trayectoria de Herramienta y Postprocesamiento Específico de Máquina

La mayor parte de la fabricación comienza en pantalla mediante programas CAD, donde los ingenieros dibujan formas y establecen mediciones exactas de piezas, ya sea en planos planos o en modelos 3D completos. Una vez que esos diseños están listos, el software CAM asume el control traduciéndolos en instrucciones reales llamadas código G que las máquinas pueden seguir. Este código indica exactamente cómo deben moverse las herramientas de corte, a qué velocidad, cuándo cambiar entre diferentes herramientas, etc. Sin embargo, antes de que comience cualquier mecanizado real, un software inteligente de simulación verifica todo virtualmente primero. Busca posibles problemas, como choques de herramientas en lugares incorrectos o la eliminación excesiva de material, lo que ayuda a reducir el desperdicio de materiales y ahorra tiempo al prevenir paradas costosas de las máquinas más adelante. Luego viene la etapa final, en la que procesadores especializados ajustan el código para que funcione correctamente en máquinas CNC específicas con sus configuraciones particulares, incluyendo aspectos como la disposición de las herramientas en torretas, posiciones de desfase, limitaciones del rango de movimiento e incluso cómo deben formatearse los comandos para distintos controladores. Al integrar todos estos pasos, se crea un proceso fluido que reduce errores humanos durante las fases de traducción, acelera la correcta implementación de nuevos diseños y asegura que la primera pieza producida cumpla exactamente con las especificaciones, incluso para piezas rotativas complejas.

Proceso de Torneado CNC de Extremo a Extremo: Configuración, Mecanizado y Verificación

Puesta a Cero de la Pieza, Registro del Desfase de Herramienta y Controles de Calidad en Proceso

Conseguir la precisión comienza con una configuración adecuada. Los técnicos deben establecer primero el punto cero de la pieza de trabajo, que se convierte en su punto de referencia para todas las operaciones de mecanizado. También verifican y ajustan los desfases de las herramientas para que lo que ocurre en la pantalla coincida exactamente con lo que sucede en el taller. Una vez que todo está en funcionamiento, sensores integrados supervisan aspectos como la suavidad de la superficie, si las dimensiones se mantienen dentro de las especificaciones y si la acumulación de calor está provocando una expansión inesperada de las piezas. Estos sensores permiten a los operarios realizar correcciones mientras el trabajo aún está en curso, en lugar de esperar hasta el final. A mitad del ciclo de producción, el sistema verifica la geometría para asegurarse de que todo permanezca alineado. Cuando las herramientas se calientan tienden a alargarse ligeramente, por lo que existe una compensación especial incorporada para ello. Además, monitorear la evacuación de virutas ayuda a detectar signos de desgaste de la herramienta antes de que se convierta en un problema. Todos estos controles juntos transforman completamente la forma en que funciona el control de calidad. En lugar de inspeccionar únicamente las piezas terminadas al final de la línea, ahora los fabricantes cuentan con una supervisión constante durante toda la producción. Este enfoque mantiene tolerancias muy estrechas, alrededor de 0,005 mm, y reduce significativamente los desperdicios en comparación con métodos anteriores donde los problemas solo se detectaban después de que las piezas ya estaban hechas.

Preguntas frecuentes

¿Qué es el torno CNC?
El torneado CNC es un proceso de mecanizado de precisión en el que se da forma a una pieza giratoria mediante una herramienta de corte controlada que elimina material para alcanzar las dimensiones deseadas.

¿Cómo afectan las fuerzas de corte al proceso de torneado CNC?
Las fuerzas de corte generan calor y desgaste en las herramientas, influyendo en el control de temperatura, la vida útil de la herramienta y la precisión dimensional de las piezas mecanizadas. La gestión adecuada de estas fuerzas es crucial para un mecanizado eficiente y de calidad.

¿Por qué es importante el código G en el mecanizado CNC?
El código G proporciona las instrucciones que las máquinas CNC siguen para ejecutar operaciones como movimiento, velocidad y cambio de herramientas, asegurando la reproducción precisa de diseños a partir de modelos CAD.

¿Cómo contribuye el husillo al torneado CNC?
El husillo es un componente crítico en el torneado CNC, ya que es el mecanismo giratorio que sujeta y hace girar la pieza. Requiere precisión, potencia y estabilidad térmica para operaciones efectivas.

¿Qué función desempeñan los sensores en el torneado CNC?
Los sensores monitorean diversos parámetros como la suavidad de la superficie, la precisión dimensional y la acumulación de calor, permitiendo ajustes en tiempo real y un control de calidad continuo durante los procesos de producción.
