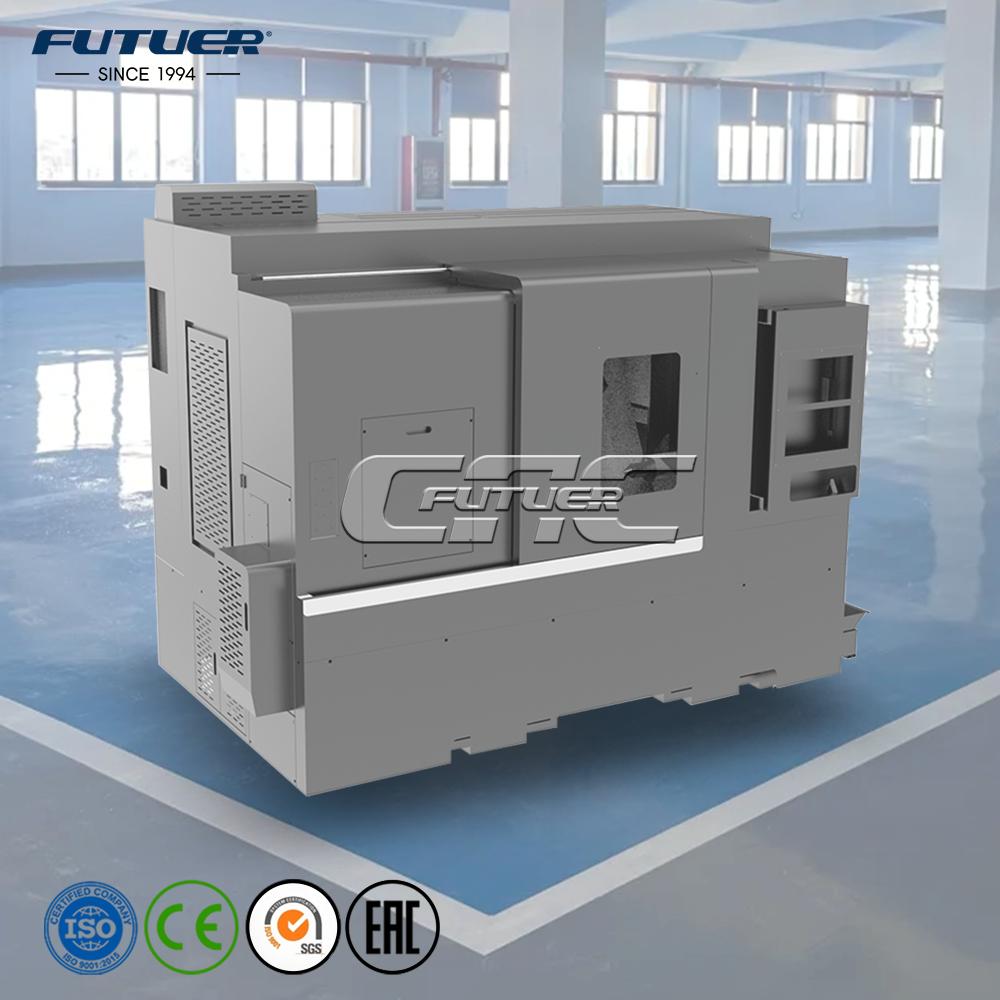

Přístroj Podrobnosti
Technické údaje a parametry související se standardní velikostí
| Číslo | Název projektu | jednotka | Specifikace (rozměry) | Výše uvedené |
| 1 | Velikost povrchu podnosu | mm | 480*330 | |
| 2 | Pohyb na ose Z | mm | 650 | |
| 3 | Posuv osy X-1 | mm | 315 | |
| 4 | Posuv osy X-2 | mm | 220 | |
| 5 | Pohyb na ose Y | mm | 110 | |
| 6 | Maximální otáčení optického mechanismu | mm | 520 | |
| 7 | Vzdálenost mezi středem vřetena a povrchem základní desky | mm | 80 | |
| 8 | Vzdálenost mezi středem hlavního hřídele a zemí | mm | 1050 | |
| 9 | Maximální délka zpracování | mm | 630 | Jako příklad uveďme věžový nástrojový držák BMT45-80-15T |
| 10 | Maximální průměr otáčení | mm | 330 | |
| 11 | Model vřetena (průměr vřetena) | mm | A2-6 (200) | |
| 12 | Rychlost hlavní osy | Ot/min | 0-4000 | Záleží na značce hlavního hřídele |
| 13 | Specifikace kuličkového šroubu osy X.1/X.2 | 32 × 10 s dvojitými maticemi | ||
| 14 | Specifikace šroubového čepu osy Z | 40 × 10 dvojmatice | ||
| 15 | Specifikace vodítek X.1/X.2 | 35 válečků | Jednoduché tříklouzákové – standardní | |
| 16 | Specifikace vodítka osy Z | 45 válečků | Jednoduché tříklouzákové – prodloužené | |
| 17 | Způsob připojení motoru pro hlavní osu, osy X.1, X.2/Z | Synchronní řemen / přímé spojení / přímé spojení | ||
| 18 | Přírubová deska / omezovací hranice motoru pro osy X.1/X.2/Z | mm | 130/110 | |
| 19 | Optické rozměry stroje (délka, šířka, výška) | mm | 2512.5*1345*1670 | |
| 20 | Celková hmotnost | T | přibližně 5 T | |
| 21 | Model Dota | Výška středu 80/BMT55-12/BMT45-15 | ||
| 22 | Tvar lože a sklon | Vysoké a nízké ložisko kolejnice 15° Tělo lože/integrální 45° | ||
| 23 | KONÍK | Lineární vodicí hrotová pecička | ||
| 24 | Specifikace vodící kolejnice hrotové pecičky | 35 válečků | Jednoduché tříklouzákové – standardní | |
| 25 | Způsob posuvu hrotového ostružníku | Hydraulická posuvka | Volitelné | |
| 26 | Cesta proti větru | mm | 600 | |
| 27 | Maximální vzdálenost od čelní plochy upínáku ke koncovému hrotu | mm | 720 | |
| 28 | Specifikace servopoháněného šroubového tyče pro záď | 32 × 10, dvojitá matice | ||
| 29 | Specifikace hydraulického zvedacího válce pro záď | hydraulický válec o síle 600 tun | ||
| 30 | Model koncové části záďového konce | MT5 |
