STD46, 52-400 soustruh s dvojitým vřetenem a jednou nástrojovou pozicí CNC

STD46, 52-400 soustruh s dvojitým vřetenem a jednou nástrojovou pozicí CNC

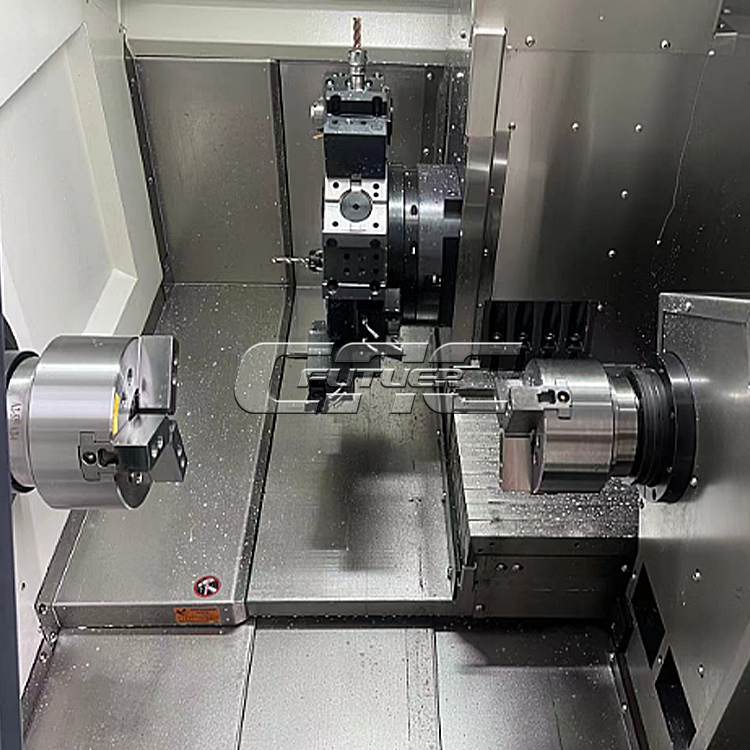

Výbava je vybavena konstrukcí se skloněnou loží 30°, která je vybavena nástrojovou věží s osou Y. Je vhodná pro obrábění kotoučových obrobků s velkým průměrem a podporuje více procesů, jako je soustružení, frézování, vrtání a řezání závitů. díky přítomnosti vedlejšího vřetena lze všechny operační úkony provést v jedné upnutí, čímž se zjednoduší výrobní kroky a efektivně se eliminuje riziko poškození obrobku při přenosu mezi stroji. lze všechny operační úkony provést v jedné upnutí, čímž se zjednoduší výrobní kroky a efektivně se eliminuje riziko poškození obrobku při přenosu mezi stroji.

Popis výrobku

Technické Specifikace

Zpracování rozsah	Maximální rotační průměr na loži stroje (mm)	φ500 mm
	Maximální rotační průměr na suportu (mm)	φ200mm
	Maximální obrobkový průměr (vnitřní podpora deskový typ)	φ480 mm
	Maximální délka obrobku	400mm
	Maximální průměr skrz otvor pro tyčový materiál	φ45/52 mm
Itinerář a nejrychlejší posuv Hlavní osa	Efektivní zdvih (poloměr) osy X	250mm
	Efektivní zdvih os Z1 a Z2	550 mm, 450 mm
	Rychlosti rychlého posuvu os X, Z1 a Z2	24m/min
	Servomotory os X, Z1 a Z2	2.4KW
	Typ upínacího kónu vřetena	A2-6, A2-5 (Přizpůsobeno)
	Průměr hlavního hřídele průchozího otvoru	φ62 mm, Φ52 mm (Přizpůsobeno)
	Maximální rychlost vřetena	6000rpm
	Doporučuje se použít servomotory	7,5 kW / 11 kW (přizpůsobeno)
	Specifikace upínáku a rotačních válců	6 palců / 8 palců (přizpůsobeno)
	Vzdálenost od středu hlavního hřídele k zemi	1010mm
	Vzdálenost od středu hlavního hřídele ke vstupním dveřím	450mm
Obrábění přesnost Parametry související s vedlejším hlavní osa	Opakovatelná přesnost os X, Z1 a Z2	0,003 mm
	Pozicovací přesnost os X, Z1 a Z2	0.005mm
	Model vedlejšího hřídele	A2-4, A2-5 (upravené)
	Vzdálenost mezi konci hrotů dvou hlavních hřídelí	660 mm (A2-5/A2-4)
	Délka jednoho kusu při obrábění otočení	120 mm (6-palcový spárovaný s 5-palcovým)
	Maximální obrobkový průměr (vnitřní podpora deskový typ)	φ380 mm
	Specifikace měřicí linky vedlejšího vřetena	Specifikace X-ové osy kolejnice
Konstrukce stroje tvar a příslušenství specifikace	Specifikace kolejnic X-ové osy	35mm kuličková drážka
	Specifikace vodící lišty osy Z	35mm kuličková drážka
	Průměr/pitch vodící šroubu osy X	φ32mm/10mm (Dvojité matice)
	Průměr/pitch vodícího šroubu osy Z	φ32mm/10mm (Dvojité matice)
	Specifikace nožové revolverové hlavy	středová výška 80
Celkové rozměry	D × Š × V (včetně plechového krytu)	245017002120 mm
Celkové rozměry	Hmotnost stroje	4200kg

Zařízení má konstrukci litého sklápěcího lože pod úhlem 30°. Kuličkové šrouby třídy C3 jsou od společnosti Taiwan HIWIN/PMI a lineární vodící lišty s kuličkovými vodítky pocházejí také z Taiwan HIWIN/PMI. Ložiska dodává japonská firma NACHI nebo NSK. Vřeteno je od společnosti Taiwan Posa (s volitelnými konfiguracemi jako motoreduktorové vřeteno nebo vestavěné elektrické vřeteno). Ovládací systém je Taiwan SYNTEC 22TB.
