เครื่องจักรกลซีเอ็นซีแบบไบลาเทอรัล STC (หล่อรวมชิ้นเดียวกันมุม 35°)

เครื่องจักรกลซีเอ็นซีแบบไบลาเทอรัล STC (หล่อรวมชิ้นเดียวกันมุม 35°)

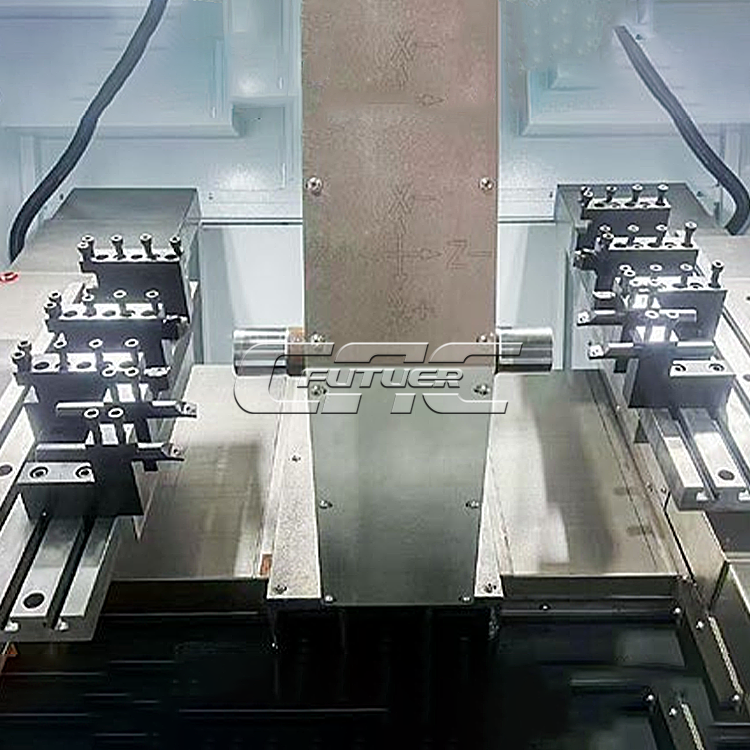

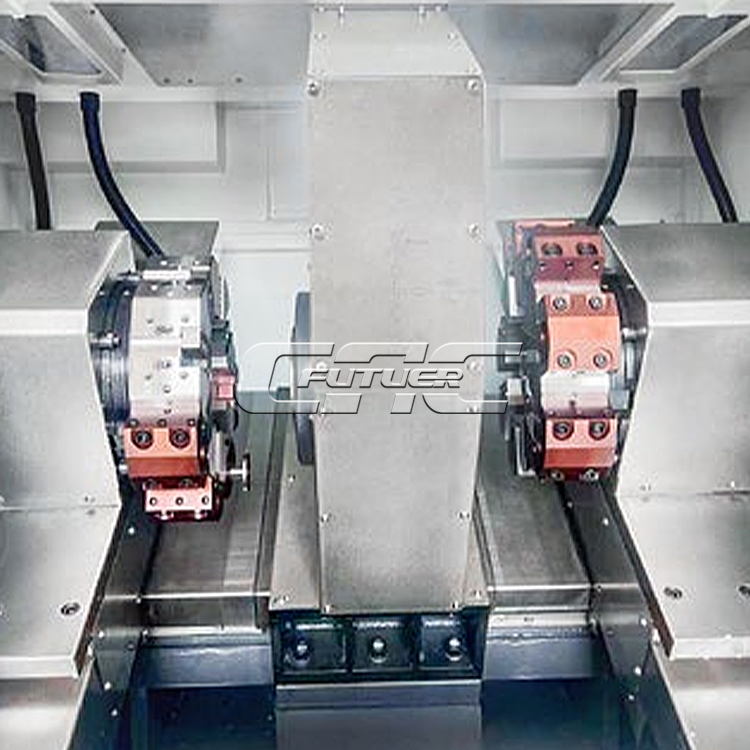

อุปกรณ์มีโครงสร้างเตียงเอียง 35° ทำให้สามารถกำหนดรูปแบบการติดตั้งเครื่องมือได้อย่างยืดหยุ่น (เช่น เครื่องมือแบบเรียงแถวหรือระบบหัวเปลี่ยนเครื่องมือ) ตามความต้องการเฉพาะ และมีความสามารถในการปรับใช้สูง การวางตำแหน่งแกนหมุนไว้ตรงกลางช่วยให้กระบวนการกลึงชิ้นงานประเภทเพลาที่ยาวง่ายขึ้น โดยสามารถกลึงทั้งสองด้านพร้อมกัน—ทำให้กระบวนการผลิตเสร็จสมบูรณ์ในขั้นตอนเดียว เวลาที่ใช้โดยปกติในการกลึงเพียงหนึ่งด้าน การออกแบบนี้ช่วยเพิ่มประสิทธิภาพการผลิต ลดต้นทุนการผลิต และลดพื้นที่การใช้งานในโรงงาน โดยการขึ้นรูปทั้งสองด้านในขั้นตอนเดียว ทำให้ไม่เกิดข้อผิดพลาดจากการจับยึดซ้ำ และช่วยให้อัตราผลผลิตสูงขึ้น

คำอธิบายผลิตภัณฑ์

การเทคนิค สเปก

เส้นผ่านศูนย์กลางการหมุนสูงสุดของเครื่อง (มม.)	ปรับแต่งตามที่ต้องการ (จัดทำตามความต้องการ)
กำลังมอเตอร์แกนหมุน (กิโลวัตต์)	5.5KW/7.5KW
ความเร็วสูงสุดของหัวหมุน (รอบต่อนาที)	2500r/min
เส้นผ่านศูนย์กลางของรูเพลาหลัก (มม.)	ปรับแต่งตามข้อกำหนดจริง
ระยะการเคลื่อนที่จำกัดของแกน X1 และ X2	1100 มม.
ระยะการเคลื่อนที่จำกัดของแกน Z1 และ Z2	310mm
วิธีการเชื่อมต่อของแกน X1, X2/Z1, Z2	ประเภทการต่อตรง
ข้อกำหนดของเพลา X1, X2/Z1, Z2 ลูกล้อเกลียว	3210
ข้อกำหนดของรางแกน X1, X2/Z1, Z2	ประเภทลูกกลิ้ง 35 ลูก แบบขยายได้ สไลด์แนวแกน Z ลูกกลิ้ง 340 แบบขยายได้
ความเร็วเคลื่อนที่เร็วสุด ความเร็ว (ม./นาที) ของแกน X1, X2/Z1 และ Z2	28 ม./นาที
การวางตำแหน่งซ้ำ ความแม่นยำ (มม.) ของเครื่องมือจักรกล แกน X1, X2/Z1, Z2	0.005mm
จำนวนตำแหน่งมีดตัด	มีดแถวเดียวมี 6 ตำแหน่ง และ มีดสองแถวมี 12 ตำแหน่ง
ความสูงศูนย์กลางของที่พักมีด (มม.)	65 มม. (ปรับแต่งได้)
ขนาดโดยรวม (ยกส) (มม.)	230016002000มม.
น้ําหนักเครื่องมือ	3600kg

ชิ้นส่วนส่งกำลังทั้งหมดที่รับน้ำหนักของอุปกรณ์—เช่น ฐานแบบบูรณาการ ที่นอนเลื่อน และกล่องแกนหมุน—ทำจากเหล็กหล่อ HT250 ลูกสกรูบอลเกรด C3 คู่มือเชิงเส้น และสลайдเดอร์บอล มาจากไต้หวัน HIWIN/PMI แบริ่งจัดหาโดย NACHI หรือ NSK จากญี่ปุ่น แกนหมุนที่ตั้งอยู่ตรงกลางมาพร้อมระบบยึดไฮดรอลิกและใช้แบริ่ง NSK มอเตอร์เซอร์โวมาจาก VEICHI หรือ DEALOUR และระบบควบคุมเป็นรุ่น Taiwan LNC 5850D
