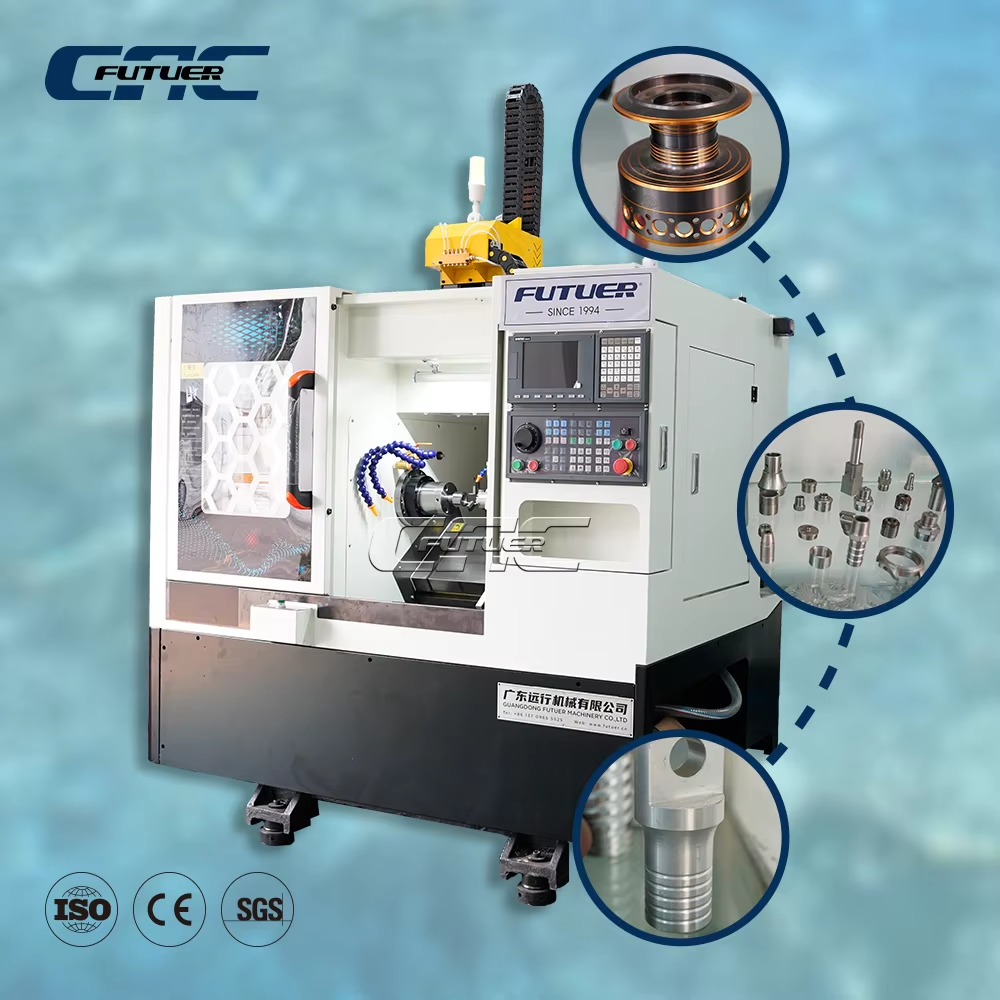

چھتیس بیڈ سی این سی لیتھ اور افقی ٹرننگ سنٹرز کی درست طاقت کو دریافت کریں

درست انجینئرنگ: چھتیس بیڈ سی این سی لیتھ کی جیومیٹری کیسے ذیلِ مائیکرون درستگی کو ممکن بناتی ہے

چھتیس بیڈ سی این سی لیتھ کی جھکی ہوئی بیڈ ڈیزائن اس کی بنیاد ہے جو جدید ٹرننگ آپریشنز میں ذیلِ مائیکرون درستگی فراہم کرنے کی صلاحیت رکھتی ہے۔ چپکے بیڈ کے مقابلے میں، جھکی ہوئی تعمیر زور کے تقسیم کو بہتر بناتی ہے، گریویٹی کی مدد سے چپ کو ہٹانا، اور حرارتی انتظام—جو لمبے پیداواری دورانیوں میں ٹائٹ پارٹ ٹالرنس برقرار رکھنے کے لیے ضروری عوامل ہیں۔

بیڈ اینگل کی بہترین ترتیب (30°، 45°، 60°) اور اس کا مقامی دہرائی جانے کی صحت اور حرارتی غلطی کے مُعَوَض کرنے پر براہِ راست اثر

مناسب بستر زاویہ کا انتخاب بار بار sub-micron درستگی حاصل کرنے کے لئے ایک اہم لیور ہے. چھوٹے ، ہلکے وزن والے اجزاء کے لئے 30 ° جھکاؤ کو ترجیح دی جاتی ہے۔ ہلکا جھکاؤ کم سے کم انحراف کے ساتھ مستحکم کاٹنے کی اجازت دیتا ہے ، جبکہ بہترین چپ انخلا اور تیز گرمی کی بازی مختصر رنوں میں حرارتی غلطیوں کو ± 1 μm تک برقرار رکھتی ہے۔ درمیانے درجے کے workpieces کے لئے، 45 ° واقفیت سب سے زیادہ متوازن کارکردگی فراہم کرتا ہے. یہ مشین کے اہم ساختی محور کے ساتھ نتیجے میں کاٹنے کی طاقت کو سیدھ کرتا ہے، torsional flex کو کم کرتا ہے اور پوزیشنل تکرار کو بہتر بناتا ہے۔ 45 ° جیومیٹری بھی کولنگ لیوڈ اور چپ کے بہاؤ کو کٹ زون سے دور تیز کرتی ہے ، جس سے مستقل تھرمل حالت برقرار رہتی ہے جو اسپیل کی ترقی اور دم اسٹاک کی غلط سیدھ کو محدود کرتی ہے۔ بھاری حصوں کی مشینی یا جارحانہ مواد کو ہٹانے کے دوران، 60 ° جھکاؤ بستر غالب ہے. کھڑی جھکاؤ چپس اور کاٹنے کے سیالوں کو صاف کرنے میں کشش ثقل کے کردار کو زیادہ سے زیادہ کرتا ہے ، جس سے دوبارہ کاٹنے سے روکتا ہے جو گرمی کے چوٹوں اور سطح کو نقصان پہنچاتا ہے۔ یہ زاویہ Z محور کے ساتھ ساتھ مقامی درجہ حرارت کے گریڈیئنٹس کو نمایاں طور پر کم کرتا ہے ، پیچیدہ فعال معاوضہ الگورتھم کی ضرورت کو کم کرتا ہے۔ نتیجے کے طور پر، مشین اعلی حجم شفٹوں کے دوران ± 1 μm پوزیشنل تکرار برقرار رکھتا ہے، مؤثر طریقے سے حرارتی مسخ کی بنیادی وجوہات کو غیر فعال کرتا ہے.

حقیقی دنیا کی میٹرولوجی تصدیق: ایئروروسپیس شافٹ کی پیداوار میں 2 مائیکرو میٹر سے کم گولائی اور 300 ملی میٹر پر 0.005 ملی میٹر یا اس سے کم سیدھا پن

کارخانہ کے صفحہ پر گھریلو پیمائشیں مسلسل نظریاتی فوائد کی تصدیق کرتی ہیں۔ حال ہی میں ٹربائن انجن کے اجزاء کے لیے ایئرورسپیس شافٹ کی پیداوار کے دوران، ایک 45° کے شیلٹ بیڈ سی این سی لیتھ نے زیادہ طاقت ور نکل ایلائے شافٹس کو 1.8 مائیکرو میٹر کی گولائی اور 300 ملی میٹر کی لمبائی پر صرف 0.004 ملی میٹر کی سیدھی پن کے انحراف تک مشین کیا، جو سی ایم ایم اور لیزر انٹرفیرومیٹری کے ذریعے تصدیق کی گئی۔ 500 اجزاء کے ایک بیچ میں، شکل کی غلطی کے لیے کوئی مسترد اجزاء ریکارڈ نہیں کیا گیا۔ یہ نتائج بیڈ کی ذاتی سختی اور پیشِ لوڈ لینئر گائیڈ ویز سے حاصل ہوئے، جو مائیکرو وائبریشنز کو دبانے اور زیادہ فیڈ کے زور کے تحت بھی درست آلہ کے راستے کی وفاداری برقرار رکھنے کے لیے کام کرتے ہیں۔ اندرونِ عمل ماپنے کا نظام مزید اس بات کو یقینی بناتا ہے کہ گنجائشی حدود برقرار رہیں، جس میں باقی حرارتی بہاؤ کو فوری طور پر درست کیا جاتا ہے—تاکہ 2 مائیکرو میٹر سے کم کی گولائی اور 300 ملی میٹر پر ≤0.005 ملی میٹر کی سیدھی پن کو مستقل طور پر برقرار رکھا جا سکے۔ ایسی معیاری پیمائش کی بنیاد پر کارکردگی شیلٹ بیڈ کی صلاحیت کی تصدیق کرتی ہے کہ وہ وسیع پیمانے پر بعدِ عمل درستگی کے بغیر ہی AS9100 اور اس جیسے دیگر سخت معیاری تقاضوں کو پورا کر سکے۔

ساختاری سختی اور متحرک استحکام: ترچھے بستر والے سی این سی لیتھ ڈیزائن کے بنیادی فوائد

گریویٹی کی مدد سے چپس کے نکالنے سے سطح کی درستگی بہتر ہوتی ہے اور انسرٹ کی عمر تقریباً 27% تک بڑھ جاتی ہے

چھتیس بیڈ سی این سی لیتھ میں، جھکی ہوئی بیڈ—عام طور پر 30°، 45° یا 60° کے زاویہ پر ترتیب دی گئی—کو گریویٹی کے ذریعے چپس کو کٹنگ ایج سے دور لے جانے کی اجازت دیتی ہے۔ اس کے برعکس فلیٹ بیڈ مشینوں میں جہاں چپس جمع ہو جاتی ہیں اور دوبارہ سرکلیٹ ہوتی ہیں، جھکی ہوئی بیڈ گندگی کو براہِ راست کن ویئر میں منتقل کرتی ہے، جس سے دوبارہ کٹنگ کا عمل ختم ہو جاتا ہے جو سطح کے اختتام کو خراب کرتا ہے اور فلنک ویئر کو تیز کرتا ہے۔ کنٹرولڈ ٹرائلز سے ظاہر ہوا ہے کہ اس سے مائیکرو چپنگ 12–15% تک کم ہو جاتی ہے اور بلٹ اپ ایج (BUE) کی تشکیل کم ہو جاتی ہے، جس کے نتیجے میں سطح کی خشکness Ra 0.4 µm سے کم حاصل کی جا سکتی ہے (پریسیژن مشیننگ ایسوسی ایشن، 2023)۔ انسرٹ کے نیچے چپس کو بار بار کھینچے جانے کو روک کر، اس ڈیزائن سے سطح پر سمیرنگ اور مشین کردہ لیئر کی ورک ہارڈننگ کم ہوتی ہے—جو براہِ راست اہم اجزاء میں فیٹیگ لائف کو بہتر بناتی ہے۔ گریویٹی کے موازی چپ فلو کولنٹ کے کٹنگ زون تک داخل ہونے کو بہتر بناتا ہے، جس سے انسرٹ پر تھرمل شاک کم ہوتا ہے اور مائیکرو جیومیٹری کو ابتدائی فریکچرنگ سے مستحکم رکھا جاتا ہے۔ کاربائیڈ انسرٹس کے لیے، یہ ایک چھ ماہ کے ایئروراس ٹرائل میں انکونیل 718 کو جارحانہ پیرامیٹرز پر موڑنے کے دوران ثابت کیا گیا ہے کہ ان کی عمر تک 27% تک بڑھ جاتی ہے۔ فعال کٹنگ زون کو گرم چپ لیئر سے الگ کرنا تھرمل ڈسٹارشن کو کم کرتا ہے، جس سے مسلسل شفٹس کے دوران تنگ ٹالرنس برقرار رہتی ہے—اور کٹنگ کے ماحول کو مستحکم کرکے آؤٹ پٹ میں اضافہ کیا جا سکتا ہے، بغیر معیار کو متاثر کیے یا صارفی لاگت میں اضافہ کیے۔

FEA-کی تصدیق شدہ ٹورشنل سختی کے فائدے: اعلیٰ G کاٹنے کے لوڈز کے تحت فلیٹ بیڈ کے مقابلے میں 22–35% زیادہ

محدود عناصر کا تجزیہ (FEA) مسلسل یہ ثابت کرتا ہے کہ ڈھالوں والے بیڈ سی این سی لیتھز، بھاری غیر مرکزی کٹنگ لوڈز کے تحت، موڑ کی سختی میں سیدھے بیڈ کے ڈیزائنز کو پیچھے چھوڑ دیتے ہیں، جس میں بہتری کا تناسب 22% سے 35% تک ہوتا ہے۔ ڈھالوں والے بیڈ کا ایک جامد مثلثی کراس سیکشن، موڑ کی طرف کی طاقت کو مشین کے بیس میں براہ راست منتقل کرتا ہے، جو بہترین رسائی والی رائبز کے ذریعے حاصل کی جاتی ہے، جبکہ سیدھے بیڈ بولٹ سے لگائے گئے ویج جیسے سلائیڈز پر انحصار کرتے ہیں جو مقامی لچک کا اظہار کرتے ہیں۔ ایڈوانسڈ مینوفیکچرنگ ریسرچ کنسورشیم کے 2022 کے معیاری مطالعے کے مطابق، ایک 60° کے ڈھالوں والے بیڈ کے ساتھ ایک قطعی کاسٹ آئرن فریم کی پہلی موڑ کی قدرتی فریکوئنسی 30% زیادہ تھی—جو اسپنڈل کی رفتار کو 8,000 RPM تک ریزوننس سے خالی کر دیتی ہے۔ ماڈلز نے انکونیل شافٹ کے نمونوں پر 1,800 N سے زائد موڑنے کی طاقت کا اطلاق کیا؛ سیدھے بیڈ کی تشکیلات نے آلے کے سر پر اسٹیٹک ڈیفارمیشن میں 35% تک زیادہ اضافہ دکھایا۔ یہ سختی مشین کے لیے مشکل سے مشین کردہ ملاوٹوں پر متقطّع کٹنگ کے دوران مستقل درستگی کو یقینی بناتی ہے، جو سطح کے بافت اور آلے کی عمر دونوں کو متاثر کرنے والے مائیکرو چیٹر کو روکتی ہے۔ اس کے علاوہ، یہ CAD جیومیٹری کے مطابق آلے کے راستے کی وفاداری کو یقینی بناتی ہے—جو پوسٹ پروسیس انسبکشن کے دوران ضائع ہونے والی مصنوعات کو کم کرتی ہے۔ آپریٹرز نے بغیر ابعادی بے قاعدگی کے 25% تک گہری کٹنگ کی اطلاع دی ہے، جو جدید تی manufacturing میں اُچّی G مواد کے اخراج میں ڈھالوں والے بیڈ کے حصے کو واضح کرتا ہے۔

بلند حجم کی درست تیاری: اہم صناعیات میں جھکی ہوئی بستر سی این سی لیتھ کے استعمال

جھکی ہوئی بستر سی این سی لیتھ بلند حجم کی پیداوار کے لیے ضروری دہرائی اور پیداوار کی شرح فراہم کرتا ہے جو خودکار اور ہوائی جہاز کے شعبوں میں درکار ہوتی ہے۔ اس کا جھکا ہوا بستر موثر چپ کے بہاؤ اور حرارتی مستحکم کو فروغ دیتا ہے، جس سے لمبے عرصے تک مستقل حصوں کی معیاری کیفیت کو یقینی بنایا جا سکتا ہے۔

خودکار طاقت کے اجزاء: سی وی جوائنٹ ہاؤسنگز اور ٹرانسمیشن شافٹس جن کی پہلی بار کامیابی کی شرح >99.8% ہے

خودکار طاقت کی ٹرانسمیشن لائنوں میں، ترچھی بستر والے سی این سی لیتھس عام طور پر سی وی جوائنٹ ہاؤسنگز اور ٹرانسمیشن شافٹس کے لیے پہلی مرتبہ کی پیداوار کے نتائج 99.8 فیصد سے زائد حاصل کرتے ہیں۔ 45° کے بستر کے رجحان سے چپس کو گریویٹی کی مدد سے نکالنے کا فائدہ اُٹھایا جاتا ہے تاکہ دوبارہ کٹائی روکی جا سکے—جس سے انسٹرٹ کی عمر تک 27 فیصد تک بڑھائی جا سکتی ہے اور سطح کی درستگی برقرار رکھی جا سکے۔ خودکار ٹول پروبنگ اور آف سیٹ کی درستگی کے ذریعے مقامی درستگی کو برقرار رکھا جاتا ہے، جس سے سیدھا پن 0.005 ملی میٹر/300 ملی میٹر کے اندر یقینی بنایا جاتا ہے۔ یہ صلاحیتیں ایک اعلیٰ درجے کے صانع کو اسکریپ کو 40 فیصد تک کم کرنے اور آپریٹر کے مداخلے کے بغیر 'لائٹس آؤٹ' شفٹس چلانے کی اجازت دیتی ہیں۔

فضائی اور توانائی کی مطابقت: انٹیگریٹڈ ان پروس گیجنگ کے ساتھ اے ایس 9100 اور اے پی آئی کیو 1 کی ٹولرنس کا حصول

ہوائی جہاز اور توانائی کے اجزاء کے لیے، عمل کے دوران پیمائش کے ساتھ مائل بیڈ لیتھز AS9100 اور API Q1 کی ٹریس ایبلٹی کی ضروریات کو پورا کرتے ہیں۔ حقیقی وقت کے فیڈ بیک لوپس حرارتی بہاؤ کی جبری تلافی کرتے ہیں، جس سے اہم شافٹس پر گولائی <2 مائیکرو میٹر اور سیدھا پن ≤0.005 ملی میٹر/300 ملی میٹر تک برقرار رہتا ہے۔ مشین کی FEA کی تصدیق شدہ ٹورشنل سختی—جو سطحی بیڈ کے ڈیزائن کے مقابلے میں 22–35% زیادہ ہے—سوپر الائیز کے اعلیٰ رفتار ٹرننگ کے دوران وائبریشن کو کم کرتی ہے، جس سے سطح کا مستقل ختم ہونا یقینی بنایا جاتا ہے اور پوسٹ پروسیس انسبکشن کی قطاریں ختم ہو جاتی ہیں۔ یہ بند لوپ کنٹرول براہ راست مواد کے سرٹیفیکیشن اور معیار کے انتظام کے معیارات کی تعمیل کو سہارا دیتا ہے۔

فیک کی بات

مائل بیڈ سی این سی لیتھ جیومیٹری کا اہم فائدہ کیا ہے؟

سلینٹ بیڈ سی این سی لیتھ کی جیومیٹری کا بنیادی فائدہ اس کی طرف سے قوت کے تقسیم کو بہتر بنانا، گریویٹی کی مدد سے چپس کو نکالنا، اور حرارتی ڈسٹارشنز کو مؤثر طریقے سے کنٹرول کرنا ہے، جس کے نتیجے میں جدید مشیننگ آپریشنز کے دوران سب مائیکرون درستگی اور بہتر شدہ مقامی دہرائی حاصل ہوتی ہے۔

بیڈ کے زاویے (30°، 45°، 60°) کے انتخاب کا مشیننگ کی درستگی پر کیا اثر پڑتا ہے؟

بیڈ کا زاویہ مشین کی کٹنگ کی استحکامیت، چپس کے خارج ہونے اور حرارتی انتظام کو متاثر کرتا ہے۔ 30° کا زاویہ ہلکے اجزاء کے لیے مثالی ہے، 45° درمیانے سائز کے اجزاء کے لیے متوازن کارکردگی فراہم کرتا ہے، اور 60° کا زاویہ بھاری یا جارحانہ مواد کی مشیننگ میں اعلیٰ مقامی دہرائی کے ساتھ بہترین کارکردگی فراہم کرتا ہے۔

کیا گریویٹی کی مدد سے چپس کے خارج ہونے سے ٹول کی عمر بڑھتی ہے؟

جی ہاں، گریویٹی کی مدد سے چپس کے خارج ہونے سے دوبارہ کٹنگ کم ہوتی ہے، حرارتی ڈسٹارشن کم ہوتا ہے، اور کٹنگ انسرٹس پر پہننے کو روکا جاتا ہے، جس کے نتیجے میں کاربائیڈ ٹولز کی عمر تکریبًا 27% تک بڑھ جاتی ہے۔

سلینٹ بیڈ سی این سی لیتھ میں ٹورشنل ریجڈیٹی کیوں ضروری ہے؟

ٹورشنل سختی مشین کو بھاری لوڈ کے تحت استحکام فراہم کرتی ہے، وائبریشن کو دباتی ہے اور بلند جی کٹنگ اور متقطّع مشیننگ جیسے مشکل آپریشنز کے دوران بعدی درستگی کو بہتر بناتی ہے۔

کون سے صنعتیں سلینٹ بیڈ سی این سی لیتھ ٹیکنالوجی سے سب سے زیادہ مستفید ہوتی ہیں؟

فضائی، خودکار اور توانائی جیسی صنعتیں اس لیے کافی حد تک مستفید ہوتی ہیں کیونکہ انہیں بڑی مقدار میں درست مشیننگ کی ضرورت ہوتی ہے اور اے ایس 9100 اور اے پی آئی کیو 1 کی طرح سخت معیارات کی پابندی کرنا ضروری ہوتا ہے۔
